定时IC时钟振荡常见错误分析

返回列表 来源:丽晶微 查看手机网址
扫一扫!定时IC时钟振荡常见错误分析扫一扫!
浏览:- 发布日期:2017-05-10 09:08:24【

定时IC芯片时钟振荡部分有32.768KHZ晶体振荡和RC振荡两种振荡模式。24小时循环定时IC对时
间误差要求比较高,常用32.768KHZ 的晶体振荡当作时钟源,误差小,功耗低。定时芯片常见有掩
膜芯片和单片机母体。延时IC芯片
        延时计时芯片经常会有晶体不起振导致定时不准确,常见的原因有3类:1、PCB布线错误,走线
粗细不匀且绕线太长。2、定时器芯片质量有问题。3.32.768KHZ晶体质量有问题。当用单片机时还
有一种常见原因,就是晶体对地电容,参数值匹配不正确或焊接有短路导致起振不正常。

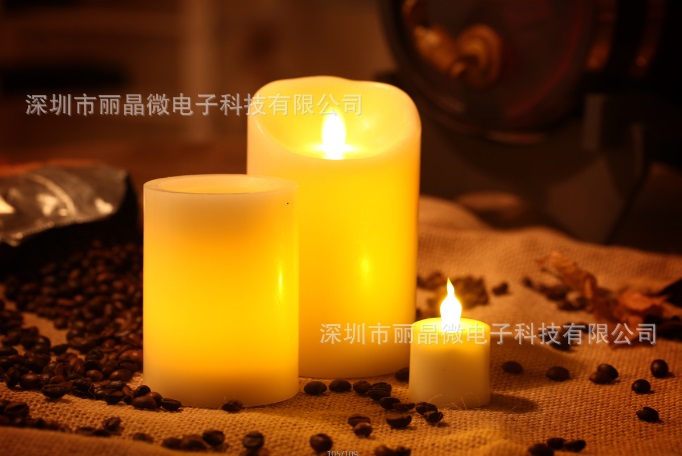

循环定时蜡烛IC

以上几种问题容易解决,有一种情况就不大好分析,这时工程师的经验就非常重要了。比如晶体
脚焊盘离芯片脚太远布线太长,晶体两脚中间有走线等都会改变晶体起振频率。还有的工厂在焊接晶
体脚时,使用助焊剂会有残留物,助焊剂有极强的吸湿性。当空气湿度较高时,吸收水份导致PCB表
面有水珠,导致晶体脚或电容短路。当天气干燥时恢复正常的工作状态,这个要加强生产管理,不能
使用助焊剂或波峰焊加工生产。
