电容式触摸开关电路板设计注意事项

返回列表 来源:丽晶微 查看手机网址
扫一扫!电容式触摸开关电路板设计注意事项扫一扫!
浏览:- 发布日期:2017-03-04 09:13:48【

电容式的触摸开关电路板,因其经济适用性,被大量应用于触摸台灯类的小家电产品上去。
触摸台灯在设计初期,包括应用电路和触摸电路板的设计,都必须注意一些关键的因素,前期
的开发会决定后期的使用。触摸IC芯片

触摸芯片的电源要与其他的电源分开,电源产生的纹波对触摸芯片的影响比较大,电源输
入时要进行滤波。PCB板的材料要使用绝缘材料,表面布线喷涂也要用绝缘的油漆。当电压不变
的情况下,PCB的厚度和材质会影响灵敏度,在厚度、面积相同的情况下,介电常数越大,灵敏
度越高。但在正常应用中,推荐使用介电常数适中的材质,比如树脂玻璃等。介电常数过小,
会导致灵敏度差,介电常数过大,发生误动作的几率会变大。触摸台灯PCBA

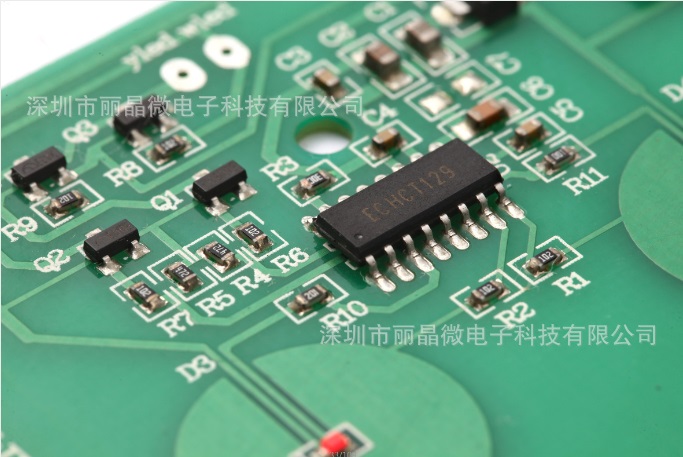

触摸电路板上的感应按键对灵敏度的影响非常大,在设计电路板时,触摸按键的形状和大
小有一定的要求。形状尽量不要有直角,边缘做圆滑形状,中间可留孔或镂空。按键直径大小
控制在15mm,太大了会增加外界的干扰。按键的面积大小与灵敏度成正比,当使用的按键是两
个或多个时,应注意各按键的形状和大小要一致,这样灵敏度才能一致。按键会形成电场,各

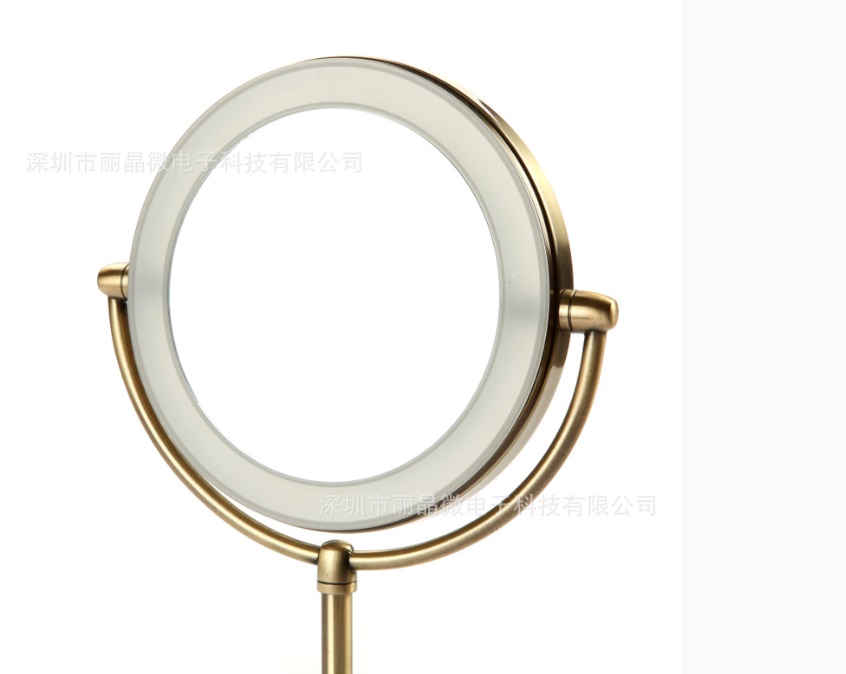

按键之间的距离要尽可能的大一些,避免相互干扰,离地线要保持一定的距离。LED化妆镜线路板

深圳市丽晶微电子科技,15年来,专注于定时IC定时芯片触摸IC芯片和小家电类产品
IC芯片的方案定制。公司开发的循环定时芯片大量应用于电子蜡烛灯产品,开发的多款触摸开
关电路板触摸调光电路板,触摸台灯PCBA,被客户广泛用于触摸台灯和触摸LED化妆镜的生产
中。咨询电话:0755-29100085。
