做个人护理设备的硬件工程师，多少都踩过开关机方案的坑。

洗鼻器、剃须刀、电动牙刷这些产品，看似简单，但开关机电路的设计直接关系到用户体验和电池续航。用分立器件搭？BOM成本上去了，板子面积也大。用普通MCU？静态功耗控制不好，电池放几个月就没电了。说句实在的，选对一颗一键开关机芯片，能省掉后面一堆麻烦事。今天给大家介绍ELITECHIP旗下的EJ2130E-DDC9E4，这是一颗专门为轻触开关控制设计的一键开关机芯片，特别适合个人护理类产品。

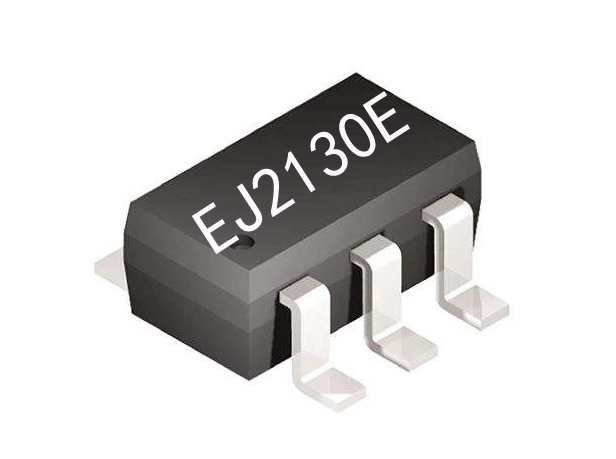

单按键开关芯片

功能概述

EJ2130E的核心逻辑很清晰：上电后初始状态OUT1输出低电平、OUT2输出高电平；按一下按键，OUT1翻转为高电平、OUT2翻转为低电平；再按一下，输出再次翻转。双路输出互补设计，工程师可以根据负载需求选择高电平有效还是低电平有效，灵活性很高。

这个输出特性适合控制MOSFET做电源通断，或者直接驱动小功率负载。比如洗鼻器里控制水泵、剃须刀里控制电机，都能直接对接。

说句题外话，双路互补输出这个设计在实际项目中挺好用的。有些产品需要开机后点亮一颗LED做状态指示，OUT2刚好可以驱动指示灯，不用额外加逻辑门电路。一颗芯片同时搞定开关控制和状态显示，BOM表上少写两行，采购和贴片厂都省事。

关键参数一览

参数数值

工作电压 2.2V~5.0V（典型3.0V）

工作电流 3μA（VDD=3.0V，输出悬空）

静态电流 3μA（VDD=3.0V）

低电平驱动电流 13mA（VOL=1.0V）

高电平驱动电流 10mA（VOH=2.0V）

工作温度 -10℃~70℃

封装 SOT23-6

3μA的静态电流是这颗芯片最大的亮点。个人护理设备大多用锂电池供电，待机功耗直接决定了产品的存放寿命和用户体验。3μA什么概念？一颗1000mAh的电池，理论待机时间超过33万小时，就算考虑其他电路的漏电流，几个月不充电也完全没问题。

管脚定义

EJ2130E采用SOT23-6封装，6个管脚定义如下：

Pin 1：Key，触发开关输入

Pin 2：GND，电源地

Pin 3：OUT1，输出1，高电平有效

Pin 4：OUT2，输出2，低电平有效

Pin 5：VDD，电源正

Pin 6：NC，悬空

SOT23-6封装体积小，贴片加工成熟，量产良率高。对于空间紧张的手持设备来说，这个封装刚好够用。Pin 6是NC脚，贴片时悬空即可，不影响Layout走线。

设计参考

在实际原理图设计中，EJ2130E的外围电路非常精简。Key脚接轻触按键到地，同时接一颗1MΩ上拉电阻到VDD；VDD脚就近放一颗0.1μF去耦电容；OUT1或OUT2根据负载需求接MOS栅极，串一颗10KΩ限流电阻。整个开关机电路的BOM成本控制在五毛钱以内，相比MCU方案能省一半以上。

打板回来调试也很简单，上电测一下输出电平，按一下按键看翻转是否正常，基本不用调参数。对于量产项目来说，免调试意味着产线良率高、售后返修低，这个隐性成本节约很容易被忽略。

核心优势

低功耗前面已经说了。除了功耗，这颗芯片还有一个让工程师很省心的设计：内置消抖。轻触按键在按压瞬间会产生机械抖动，信号上有几十毫秒的毛刺。如果用MCU处理，得写消抖算法；如果用RC电路消抖，元件多了还占板子面积。EJ2130E内部集成了消抖逻辑，按键信号直接进芯片就行，外部一颗上拉电阻搞定，原理图干净利落。

驱动能力方面，低电平输出13mA、高电平输出10mA，对于驱动MOSFET栅极或者直接控制小信号负载来说绑绑有余。工业级温度范围-10℃~70℃，抗干扰能力强，在个人护理设备复杂的工作环境中也能稳定运行。

应用场景

EJ2130E一键开关机芯片适合的个人护理产品包括：

洗鼻器：控制水泵启停

剃须刀：控制电机开关

冲牙器：控制水泵

电动牙刷：控制电机

电动脱毛仪：控制整机电源

洁面仪/美容仪：控制振动马达或LED模组

这些产品有个共同特点：电池供电、单键操作、对续航敏感。EJ2130E刚好满足了这三点需求。

支持定制

ELITECHIP提供定制服务，如果标准品的输出逻辑、触发方式不能完全满足需求，可以按客户要求重新开发程序。比如需要长按开机、短按关机，或者需要双击切换模式，都可以沟通定制。对于想做产品差异化的厂商来说，这个定制能力是个不小的优势。
