触摸台灯PCBA的稳定性与电源电压的关系

返回列表 来源:丽晶微 查看手机网址
扫一扫!触摸台灯PCBA的稳定性与电源电压的关系扫一扫!
浏览:- 发布日期:2016-12-28 09:18:54【

触摸台灯是比较实用的小家电产品,触摸台灯PCBA因其特殊的开关方式,对可靠性稳定性
要求极高。尤其是电源电压的波动,影响很大,所以在设计电路时一般会在芯片的输入端加一

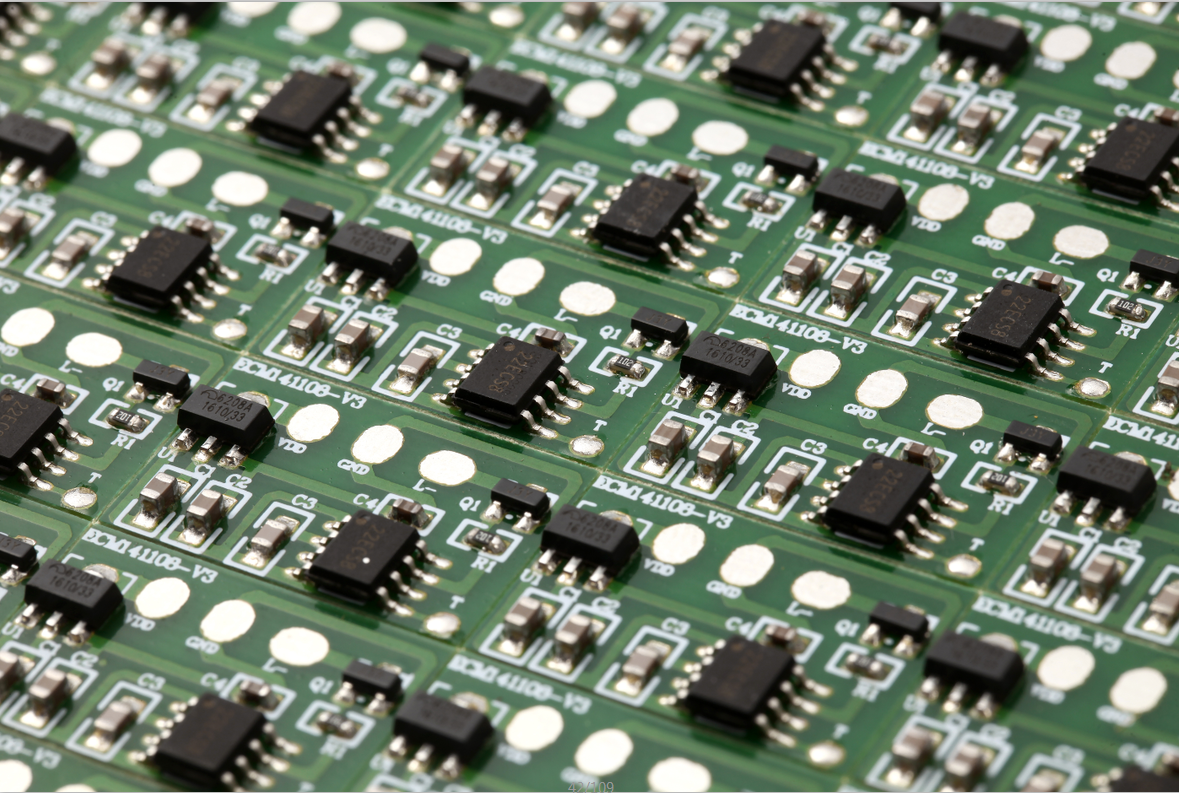

个稳压芯片,保证芯片电压的稳定。触摸IC芯片

触摸IC芯片自身都会有一定的抗干扰能力,但硬件电路方面进行加强保护,还是非常是必
要的。输入电源电压要保证稳定,可以增加稳压芯片。在强电情况下蓄能电路、异常电压保护
电路要根据情况施加措施。芯片的正负极芯片脚必须要并入一个104电容,而且越靠近芯片越

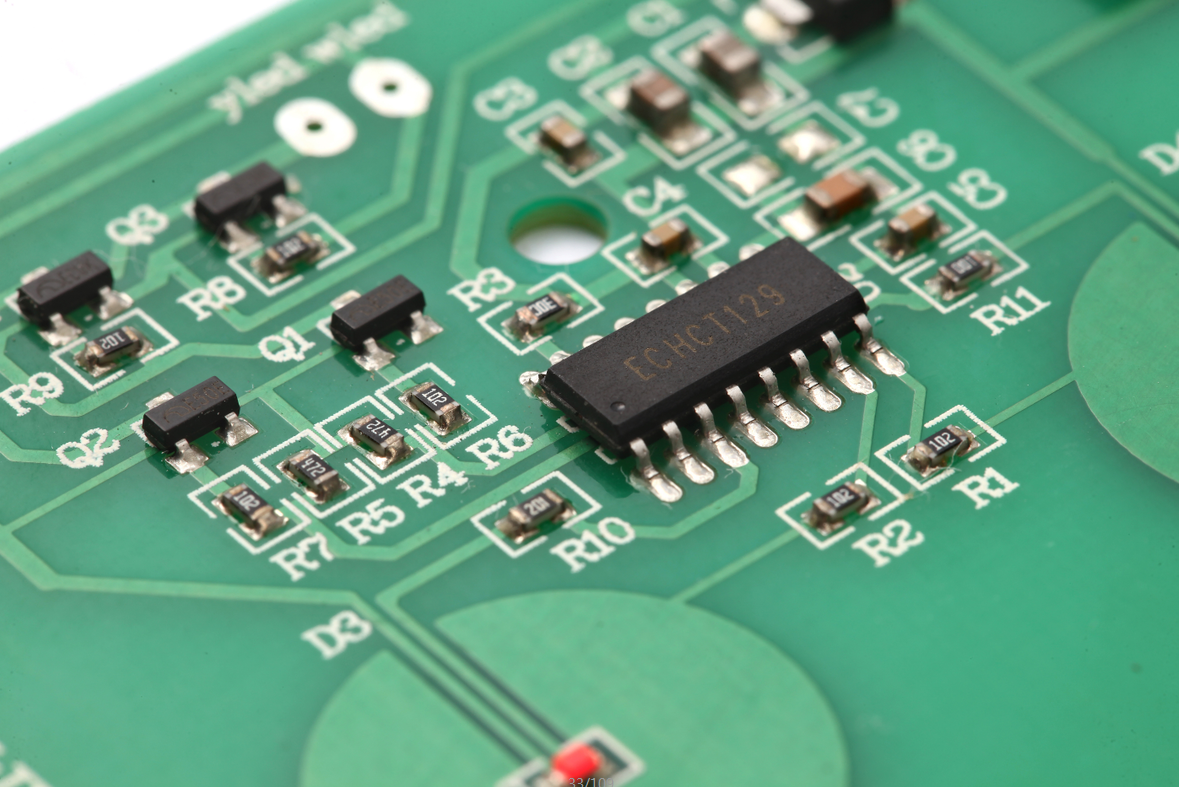

好,最好是电源先到达电容再到达芯片VDD。触摸开关电路板

触摸台灯一般都是两种供电方式,AC 和 DC 两种,当使用AC电源时,AC TO DC需要降压,
通常是RC阻容降压再稳压,或变压器降压再整流供给芯片所需的DC 5V 电源电压。当电源断开
再通电时,会造成芯片两端一个瞬间很高的电压值,且时间很短。这是极强的电压脉冲,这时
芯片电源端需要保护,不然会造成芯片击穿。在设计电路时,需在电源两端并一个104电容,
再并一个耐压值高且容量大的电解电容,电源输入端再串接一个适当阻值的电阻,就可减小上

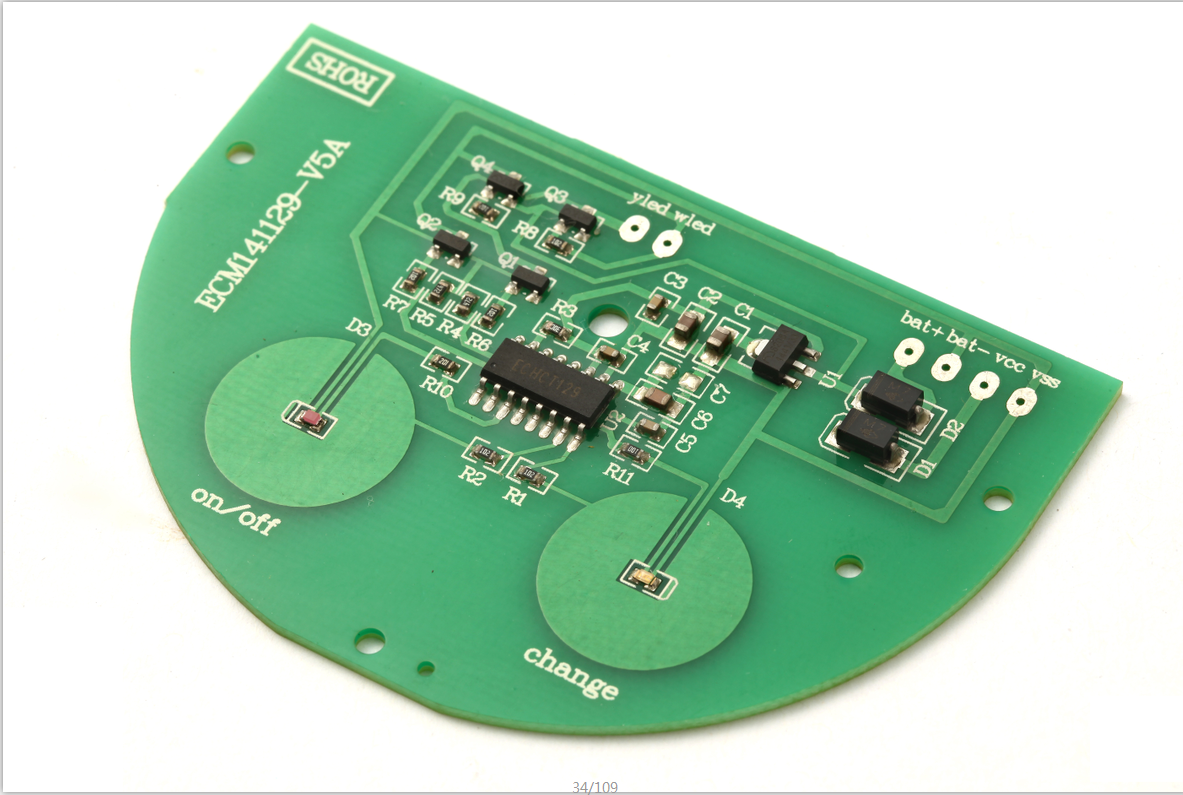

电瞬间产生的高压脉冲对芯片的冲击。触摸开关线路板
