EDFF-7EC8 是专为电子驱鼠器设计的单芯片方案，SOP8 封装，工作电压 2.4-5V，典型电流仅 1.43mA，超低功耗。内置单键逻辑：长按开关机，短按切换 CF 固定频、VF 变频及组合循环五模式，五路指示灯同步显示，驱动蜂鸣片即实现高效静音驱鼠。
EDFF-7EC8驱鼠器芯片
一、功能说明
上电工作，默认CF模式，单个按键Key控制一路蜂鸣片输出，外加5个工作模式指示灯。
Key：长按1秒开机，长按1.5S关机；短按切换模式：CF模式，VF模式，CF+“
”模式，VF+“
”模式，循环，每个模式伴有对应的指示灯亮。
CF档: 固定频率1.048K,固定占空比（47%），工作100ms 停100ms。
VF档：2.08k-230Hz，300毫秒一个循环。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.4V-5.0V；
工作电流：1.43mA；
静态电流：1.43mA；
驱动电流低电平输出：25mA；
驱动电流高电平输出：10mA；
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+85摄氏度；

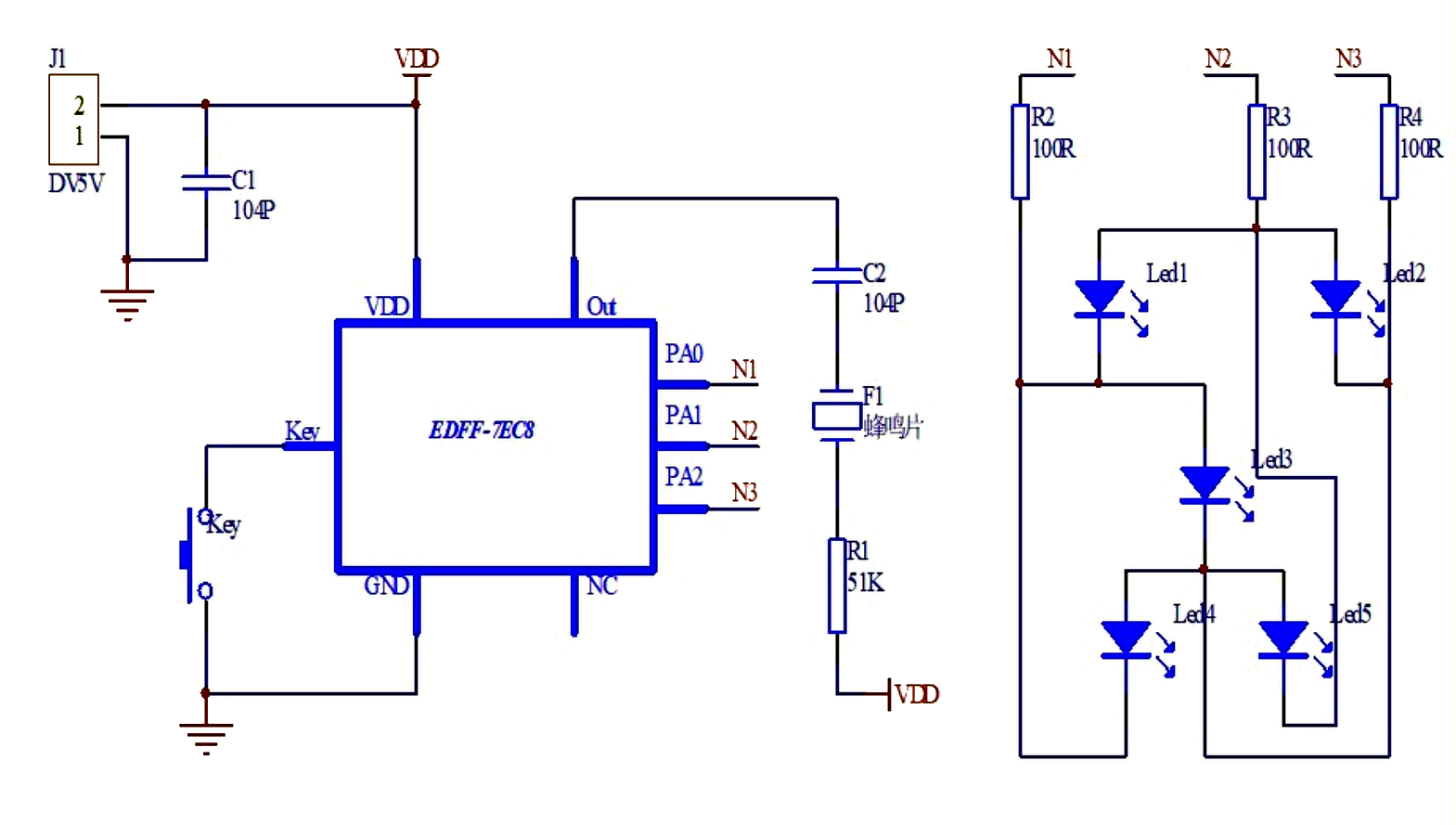

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
EDFF-7EC8
2025/9/16
V01初版
|
