11E0-2ECD 震动开关40秒定时芯片
一、功能说明
供电方式：1顆LIR1254充電電池供电，供电电压2.7~4.2V。一路弹簧震动开关输入控制，一路LED低电平输出。
上电不工作，震动开关5秒内触发3次开始40秒定时工作，40秒后停止。中途触发一次则为有效，重新开始计时。
为防止运输过程中震动开关误触发：休眠后20分钟内无触发，则需要震动开关5秒内触发3次唤醒LED工作。
电压低于2.7V时停止工作；
电压低于3.0V时红灯（即主灯）闪烁提示需要充電。-（触发后5秒低压闪烁提示、进入35s定时工作状态；）
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.4V-5.0V；
工作电流：1.6mA；
静态电流：3uA；
驱动电流：30mA；
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+100摄氏度；

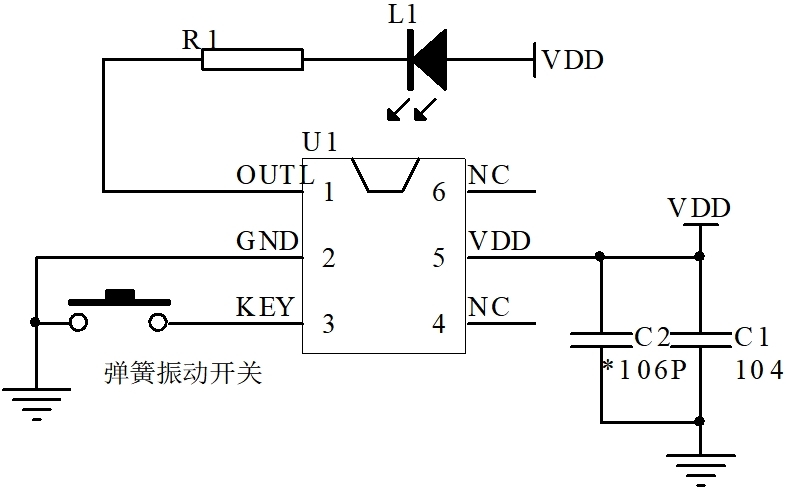

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
32B3-BED7
2021/9/9
V01初版
11E0-2ECD
2024/3/20
V02改5秒内振动3次唤醒LED
|
