AFAD-5653是SOP-18封装的机械旋钮开关定时器芯片，外接32.768kHz晶振，由K1~K9档位脚接地选择10种定时模式，涵盖24H常开、2H-22H至12H-12H及4H-4H/6H-6H/8H-8H循环通断；上电默认不工作，旋钮到位才计时，OUT脚直推继电器，电源最高6.0V，工作温度-20~+85℃。
AFAD-5653机械旋钮开关定时器芯片
一、功能说明
输出推动继电器控制负载，旋扭开关可选择时间，共10档，10种定时模式。定时用开关选择的方式控制，当开关接通地时，就工作对应的定时时间，10种定时时间，分别为： 24H工作（常开）、2H-22H、4H-20H，6H-18H，8H-16H，10H-14H，12H-12H、4H-4H、6H-6H、8H-8H；机械旋钮开关，转动为10个档位。
芯片上电不工作，当接通某一档定时时，开始工作，即定时选择脚都不接通时，芯片不工作。时钟采用32.768KHZ，无晶振不工作。
二、极限参数
Supply voltage (Vdd)……………………- 0.3V ~ 6.0V
Input in voltage (Vin)………………………… Vss – 0.2V ~ Vdd + 0.2V
Operating ambient temperature (Topr) ………… -20℃ ~ + 85℃
Storage ambient temperature (Tstor) …………–40℃ ~ + 125℃
三、电气参数（VDD=5.0V TA=25℃）
工作电压：2.2V-5.0V；
工作电流：5uA；
静态电流：0.6uA；
驱动电流低电平输出：15mA；
驱动电流高电平输出：15mA；
过VDD极限电流：50mA；
过GND极限电流：50mA；
工作温度：-20摄氏度-+85摄氏度；
储存温度：-40摄氏度-+125摄氏度；

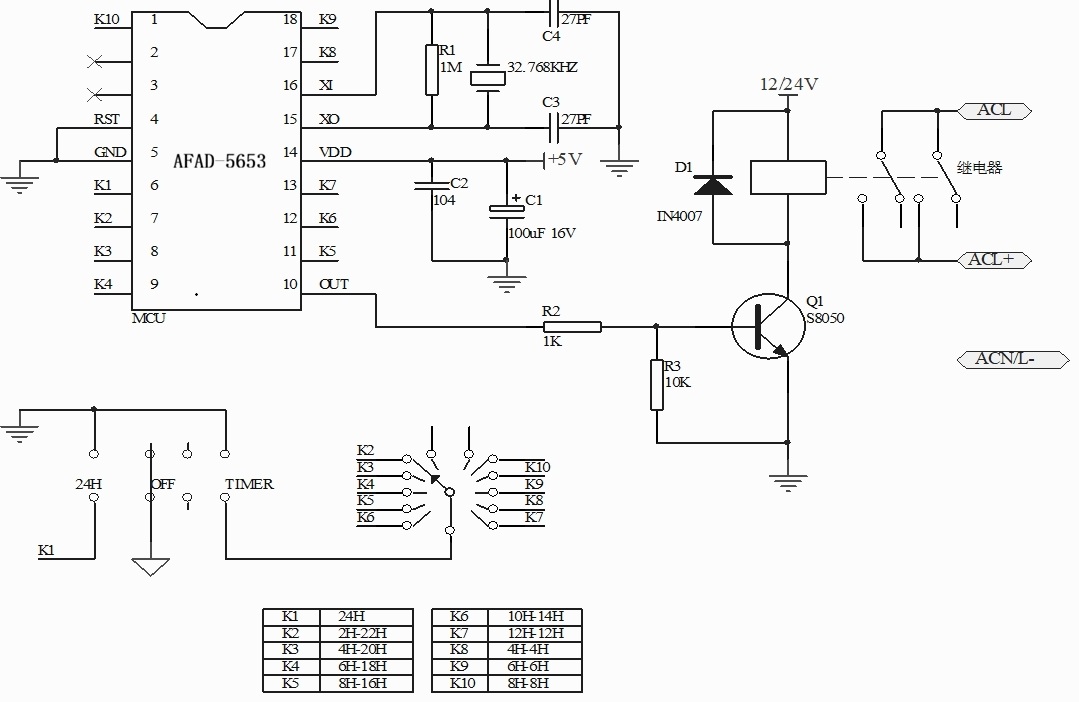

四、电路图参考：

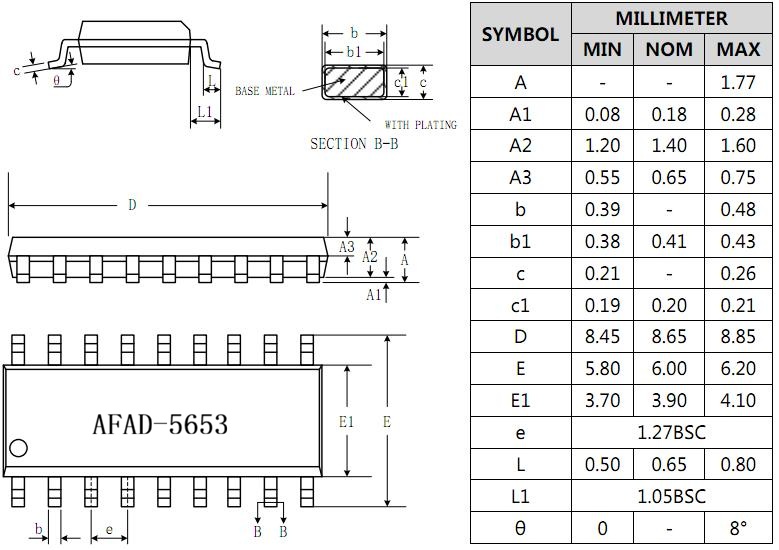

五、封装尺寸图：
六．版本说明：
版本
日期
描述
AFAD-5653
2017/3/13
V01
|
