触摸电路板 lay out 时如何避免外部干扰?

返回列表 来源:丽晶微 查看手机网址
扫一扫!触摸电路板 lay out 时如何避免外部干扰?扫一扫!
浏览:- 发布日期:2017-02-24 09:02:12【

触摸电路板因其操作方便,体积小,逐渐替代了传统的按键或旋扭式开关,越来越
被广泛的使用于生活电器和生产设备上面。随着半导体技术的提高,触摸芯片的功耗比

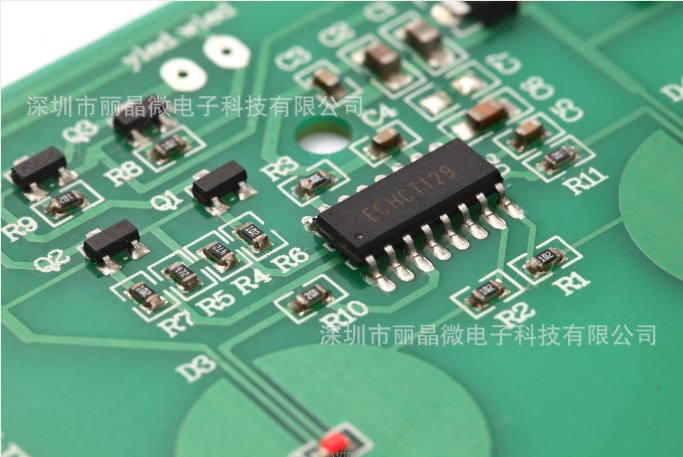

较小,功能也越来越稳定。触摸IC芯片

触摸开关电路板被越来越多的应用于小家电类电器上面,如触摸式台灯,触摸开关
式电磁炉等等。触摸类的产品在使用中最常见的问题是触摸开关无效或灵敏度太低,造
成产品不能正常使用。要避免此类问题,首先要确认触摸芯片的稳定可靠性,有的触摸
芯片抗干扰性比较差,当使用干电池供电时工作正常,使用AC 转DC 电源时便不能正常

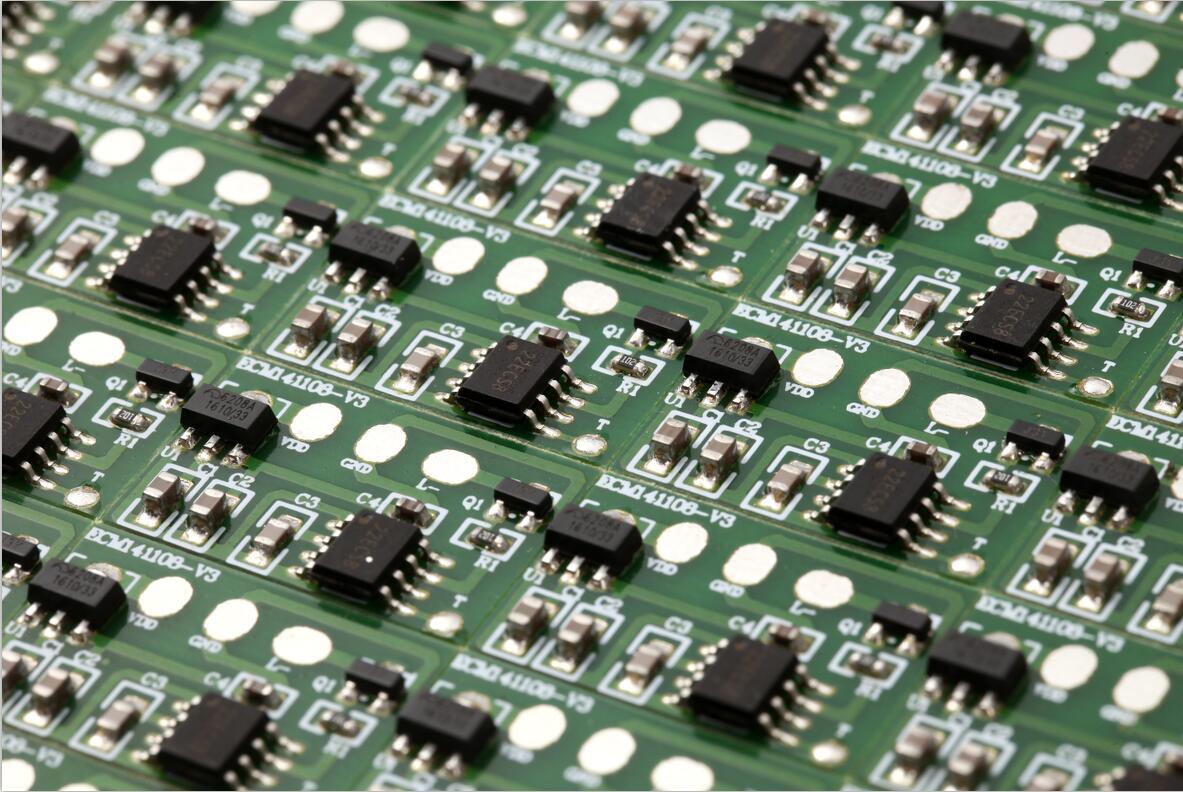

工作,在设计电路时就应根据实际应用选择合适的触摸IC芯片,这点很重要。触摸IC

触摸灵敏度不稳定的另一个重要原因,是lay out 布线不合理,对触摸Pad 的干扰
比较大,造成触摸失灵。在 lay out 时芯片的触摸Pin,必须与电源走线保持一定的距
离,不能与电源走线或其他布线交叉或被包围,芯片触摸Pin 布线时,宽度保持0.3MM左
右且不宜太长,触摸Pad 越靠近芯片触摸Pin 越好。如果芯片的触摸Pin 与触摸Pad 之
间是用导线连接时,导线的直径和长度都有一定的要求,直径不能粗,要小于0.8MM,

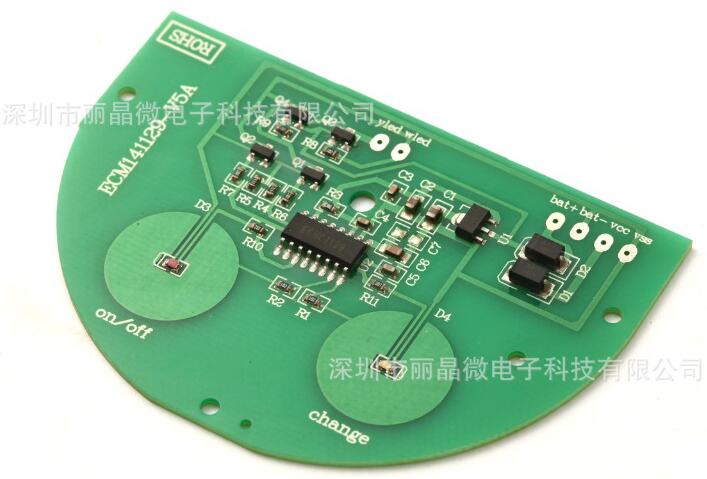

长度不超过10MM,这样能有效的避免外部干扰。触摸电路板

深圳市丽晶微电子科技,15年来,专注于定时IC定时芯片触摸IC芯片和小家电
类产品IC芯片的方案定制。公司开发的循环定时芯片大量应用于电子蜡烛灯产品,开发
的多款触摸开关类电路板,被客户广泛用于触摸台灯和触摸LED化妆镜的生产中。
咨询电话:0755-29100085。
