一键开关机芯片样品到手那天，我把ES599-74D243焊上一块测试板，万用表串进电池正极，读数停在2uA就没再动过。

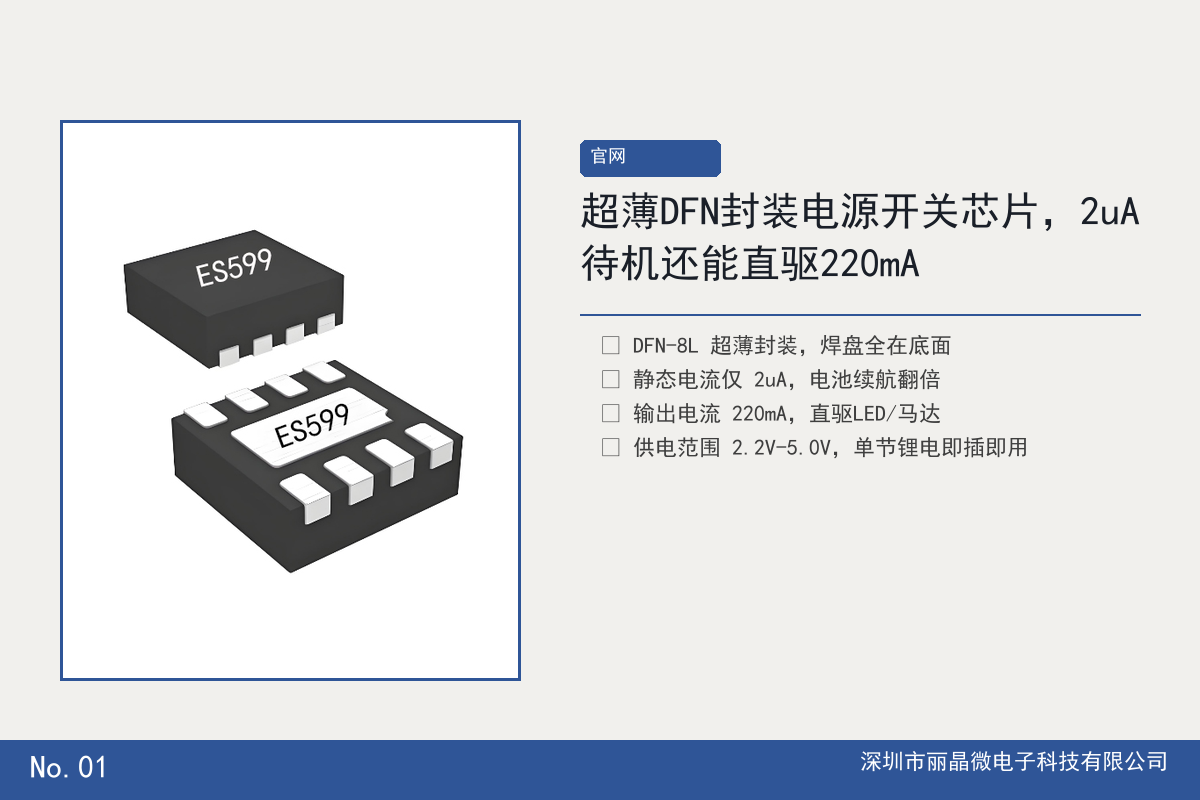

超薄DFN封装电源开关芯片怎么选，核心就三个数：待机电流、驱动能力、封装厚度。ELITECHIP/丽晶微这颗芯片把它们压在同一个DFN-8L封装里，工作电流与静态电流都只有2uA。
低电平、高电平输出都能到220mA，供电范围DC2.2-5.0V，属于电子开关芯片一类。
这类电子开关芯片的活就一件：用轻触按键把一键开关机做利索，替掉板子上分立MOS、电阻、电容拼出的那套开关电路。按2uA的待机水平算，一颗500mAh锂电池放着不动，要二十几年才被它吃空。芯片上电不工作，不按按键就不给负载供电，产品能做出厂即休眠的状态。
空间紧张的产品最认封装。DFN-8L没有引脚，焊盘全在底面，正面几乎不凸起。客户拿它试过一条手环原型，外壳不用加厚，内部还腾出位置塞电池。对追求薄的一键开关机芯片用户来说，DFN-8L长按开关机芯片省下的PCB面积，直接变成整机厚度余量。
按键逻辑：两路按键，两种节奏
KEY1、KEY2是两个轻触按键输入，输出是三路OUTL和一路OUTH。KEY1长按1秒开机，之后短按关机；KEY2长按3秒开机，也要长按3秒关机，各自独立循环。
差别是故意留的：塞进包里怕误碰的设备走KEY2，钥匙顶一下、书本压一下都到不了3秒；要随手快速断电的产品走KEY1，短按一下就关。
电气参数（VDD=5.0V，TA=25℃）
下表参数按VDD=5.0V、环境温度25℃测得，选型时以规格书原件为准。
| 参数 | 值 |
| 工作电压 | 2.2V-5.0V |
| 工作电流 | 2uA |
| 静态电流 | 2uA |
| 驱动电流低电平输出 | 220mA |
| 驱动电流高电平输出 | 220mA |
| 工作温度 | -10摄氏度-+70摄氏度 |
| 储存温度 | -20摄氏度-+125摄氏度 |
脚位定义（DFN-8L）
8个功能脚加1个底部焊盘，管脚1到8顺序排列，底部第9位焊盘悬空。
| 管脚号 | 符号 | 功能描述 |
| 1 | OUTH | 信号输出，高电平有效 |
| 2 | KEY1 | 按键1，低触发 |
| 3 | KEY2 | 按键2，低触发 |
| 4 | VDD | IC正极 |
| 5 | OUTL | 信号输出，低电平有效（大电流驱动脚） |
| 6 | OUTL | 信号输出，低电平有效（大电流驱动脚） |
| 7 | OUTL | 信号输出，低电平有效（大电流驱动脚） |
| 8 | GND | IC负极 |
| 9 | — | 底部焊盘悬空 |
三处边界，画板前先掂量
电流这条线先算清楚。单路输出能到220mA，直驱一串LED或小型马达没问题，这也是它敢叫大电流一键开关机芯片220mA的底气；负载超过220mA，比如带堵转电流很大的电机，就得外挂MOS，让输出脚去开栅极，别让芯片硬扛。
温度是第二条边界。推荐工作温度-10~+70℃，适合常温消费电子；储存温度放宽到-20~+125℃，但极限温度只保证器件不损坏，不保证参数达标。产品要放夏天暴晒的车内或北方户外，先实测壳温再拍板。
封装还有个容易忽略的细节。DFN-8L底部焊盘悬空，不需要接地，也别图省事直接连GND；回流焊锡膏别铺厚，防止流到相邻焊盘上桥连。画板时把这几点交代清楚，能少返工一轮。
按需定制与索取资料
这颗DFN-8L长按开关机芯片默认逻辑固定，ELITECHIP/丽晶微支持按客户功能要求重新开发程序：开机时长改成0.5秒、关机加双击确认、输出极性对调，都能谈。建议先拿样片在自己板子上跑通，再谈批量，试错成本最低。
一键开关机芯片需要规格书或样片，可直接联系深圳市丽晶微电子科技有限公司。电话0755-29100085，邮箱ELITECHIP@163.com，官网www.szecm.com。把供电电压、负载电流、按键逻辑一次报清楚，选型沟通能省不少来回。
