ES599-74D243是DFN-8L超薄大电流长按开关机芯片，供电2.2–5V适配锂电便携设备。搭载双按键独立逻辑，KEY1长按1秒开机、短按关机，KEY2长按3秒开关机，防误触设计实用可靠。三路大电流OUTL、一路OUTH互补输出，单路最大220mA可直驱LED与微型马达，无需外挂MOS。静态电流仅2μA，待机功耗极低。超薄无引脚封装节省PCB空间，适配美容仪、FPC软板灯具、穿戴设备，外围电路极简，支持批量SMT贴片生产。
ES599-74D243超薄DFN长按开关机芯片
一、功能说明
供电范围：DC2.2-5.0V。两个轻触按键KEY1、KEY2输入，四路信号输出：三路OUTL、一路OUTH。上电不工作。
KEY1键：长按1秒开机，OUTL低电平输出、OUTH高电平输出，再短按秒关机，OUTL低电平翻转为高电平、OUTH 高电平翻转为低电平，依次循环。
KEY2键：长按3秒开机，OUTL低电平输出、OUTH高电平输出，再长按3秒关机，OUTL低电平翻转为高电平、OUTH高电平翻转为低电平，依次循环。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.2V-5.0V；
工作电流：2uA；
静态电流：2uA；
驱动电流低电平输出：220mA；
驱动电流高电平输出：220mA；
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+125摄氏度；

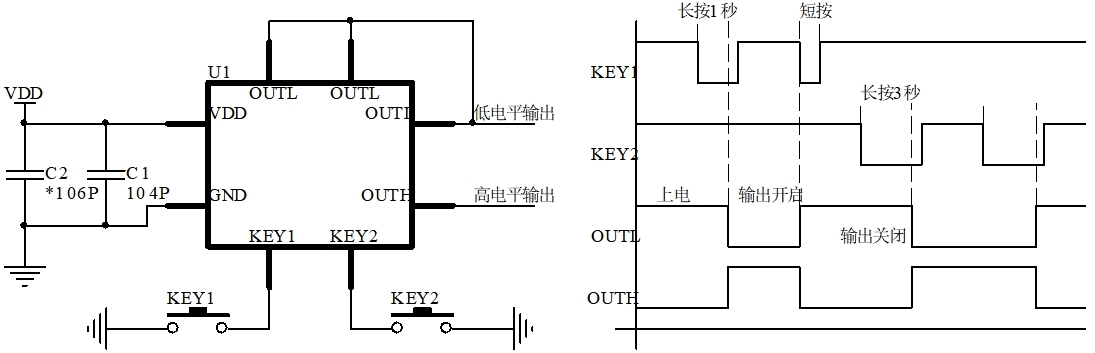

三、电路图参考：

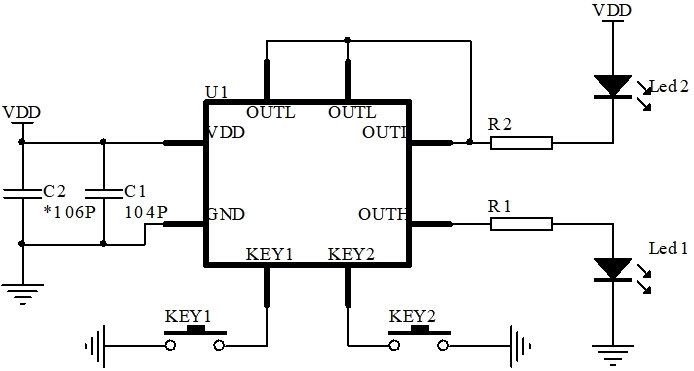

推LED电路图参考
四、封装脚位图：
五、PIN引脚名称及功能描述
管脚号
符号
功能描述
1
OUTH
信号输出，高电平有效
2
KEY1
按键1，低触发
3
KEY2
按键2，低触发
4
VDD
IC正极
5
OUTL
信号输出，低电平有效（大电流驱动脚）
6
OUTL
信号输出，低电平有效（大电流驱动脚）
7
OUTL
信号输出，低电平有效（大电流驱动脚）
8
GND
IC负极
9
底部焊盘悬空

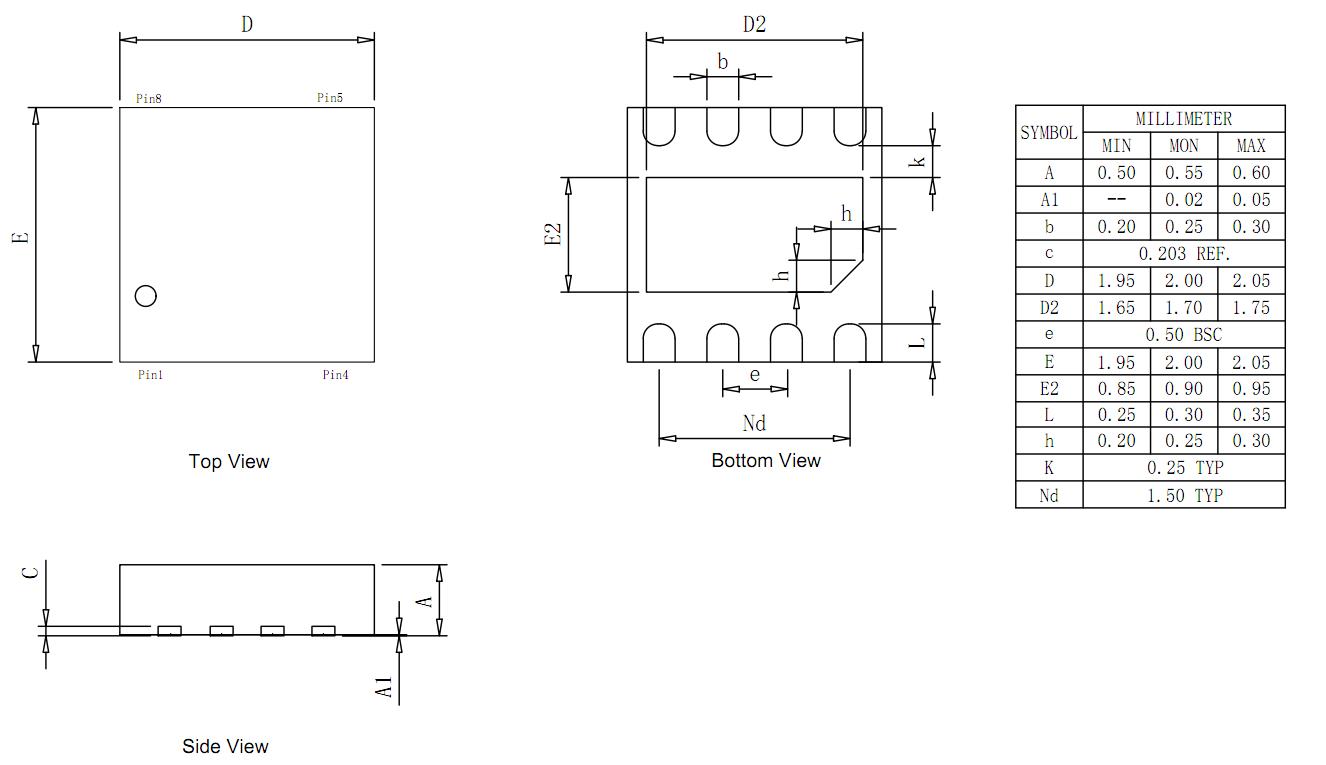

六、封装尺寸图：
七．版本说明：
版本
日期
描述
ES599-658505
2025/9/9
V01初版
ES599-00DB7F
2025/9/10
V02超低功耗
ES599-74D243
2025/9/11
V03改短按关下降沿触发
|
