ECJ6026-8020E4是丽晶微推出的复位检测电子开关芯片，SOT23-6封装。长按KEY 1.5秒开机，OUT输出550mS脉冲并同步开启KILL检测：550mS内检测到高电平则保持当前输出，未检测到则自动反转关机；输出过程中长按1.5秒或KILL高电平消失也立即关机。OUTH/OUTL两路同步输出，高低电平可直接对接后级，外围元件少。
ECJ6026-8020E4复位检测电子开关芯片
一、功能说明
轻触按键KEY和信号检测KILL输入，控制两路信号OUTH/OUTL同步输出。
上电OUTH 输出低电平、OUTL 输出高电平，长按KEY键1.5 秒开机，OUT 输出550mS 脉冲信号，同时KILL开始进入检测状态，如果KILL在OUT输出的550mS内检测到有高电平输入，则OUT继续保持当前电平输出。如KILL 在550mS内未检测到高电平输入，则OUT 反转进入关机状态。OUT信号输出过程中，长按KEY键1.5秒或KILL检测高电平消失则进入关机。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.2V-5.0V；
工作电流：0.4mA；
静态电流：2uA；
驱动电流低电平输出：42mA；
驱动电流高电平输出：20mA；
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+100摄氏度；

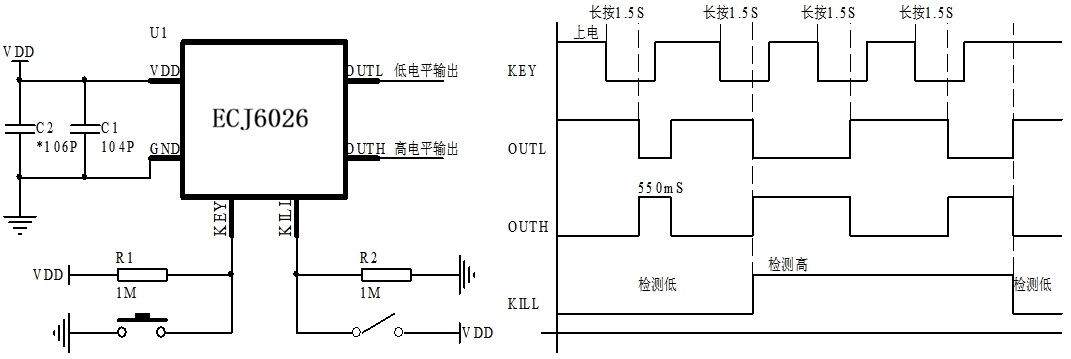

三、电路图参考：
C2电容可根据电源实际需要调整或省略
四、封装尺寸图：
五．版本说明：
版本
日期
描述
ECJ6026-8020E4
2026/7/30
V01初版
|
