ES6917-433681 是丽晶微电子（ELITECHIP）推出的一款上电定时 10 秒控制芯片，采用 SOT23-6 超小封装，工作电压覆盖 DC2.0-5.0V，适配干电池与 USB 供电场景。芯片上电瞬间 OUT1/OUT2 输出低电平、OUT3 输出高电平，10 秒计时结束后三路自动翻转，实现“上电—延时—翻转”的纯硬件定时逻辑，无需外挂 MCU 或晶振。断电复位后再次上电即可重新计时，逻辑稳定、外围极简。相比软件定时方案，硬件逻辑抗干扰强、无程序跑飞风险，且待机功耗极低。广泛应用于小家电、智能灯控、电机延时启动与传感器唤醒等需要上电固定延时控制的场景，是进口定时 IC 的高性价比国产替代方案。
ES6917-433681 10秒定时芯片
一、功能说明
工作电压范围：DC2.0-5.0V。上电OUT1/OUT2输出低电平，OUT3输出高电平10秒后OUT1/OUT2翻转为高电平,OUT3翻转为低电平。芯片需断电复位后再上电才可重新计时。
二、电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.2
3.0
5.0
V
工作电流
IOP
0.5
mA
VDD=3.0V，输出悬空
静态电流
ISTB
2
uA
VDD=3.0V，输出关闭
驱动电流低电平输出
IOL
42
mA
VOL=1.0V
驱动电流高电平输出
IOH
20
mA
VOH=4.0V
工作温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃

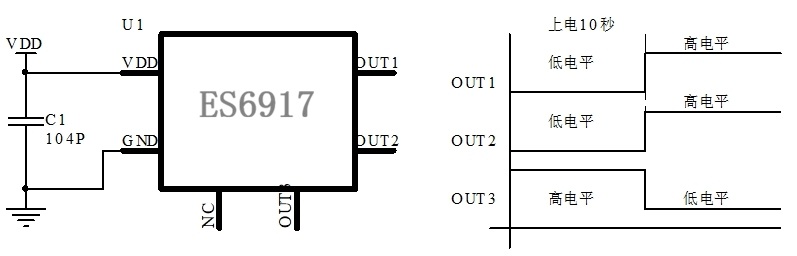

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
ES6917-433681
2026/9/17
V01FY初版
|
