EH220223-1336-1408两键6开18关定时芯片
一、功能说明
两个轻触开关输入控制，三路输出：2路主灯、1路指示灯。上电工作无定时对闪模式。
KEY1(定时/OFF键)：按一下6开18关定时指示灯亮，再按一下关,再按一下无定时,指示灯灭，依次循环。
KEY2(模式键)：按一下L1亮，按一下L2亮，再按一下L1 L2对闪。
有不断电记忆，KEY1关后再打开记忆之前的LED模式。
无晶振或晶振坏的状态下：无定时模式LED可正常工作。定时模式LED正常工作，定时指示灯不亮（提示晶振异常）但无定时。
6开-18关在18小时关待机时，短按KEY2键，无效。
二、电气参数（VDD=5.0V TA=25℃）
供电电压：2.2V-5V；
工作电流：1.5MA；
静态电流：5UA；
驱动电流低电平输出：14MA；
驱动电流高电平输出：6MA；
过VDD极限电流：50MA；
过GND极限电流：50MA；
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+100摄氏度；

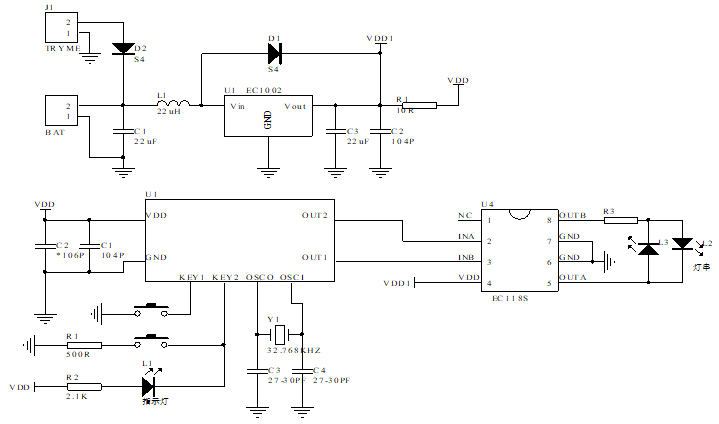

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
EH220223-0087-0159
2022/2/28
V01初版
EH220223-3E47-3F19
2022/3/3
V02
EH220223-3EAB-3F7D
2022/3/8
V03改频率
EH220223-1336-1408
2022/5/28
V04
|
