ECJ6034-E122D4 为振动开关 LED 定时控制芯片，SOT23?6 小封装，上电默认休眠，振动触发点亮 LED，持续 60 秒自动熄灭，再次触发重新计时。2.2?5.0V 宽压供电，微安级静态电流，低电平驱动输出，外围电路简单，适配车载灯、玩具、便携氛围灯等产品。
ECJ6034-E122D4 振动开关LED灯芯片
一、功能说明
常闭常开型振动开关控制一路LED低电平输出。
上电不工作，触发一下振动开关，LED工作60秒自动灭，中途触发振动开关重新计时60秒。
二、电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.2
3.0
5.0
V
工作电流
IOP
8
uA
VDD=3.0V，输出悬空
静态电流
ISTB
1
uA
VDD=3.0V，输出关闭
驱动电流低电平输出
IOL
42
mA
VOL=1.0V
驱动电流高电平输出
IOH
20
mA
VOH=4.0V
工作温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃

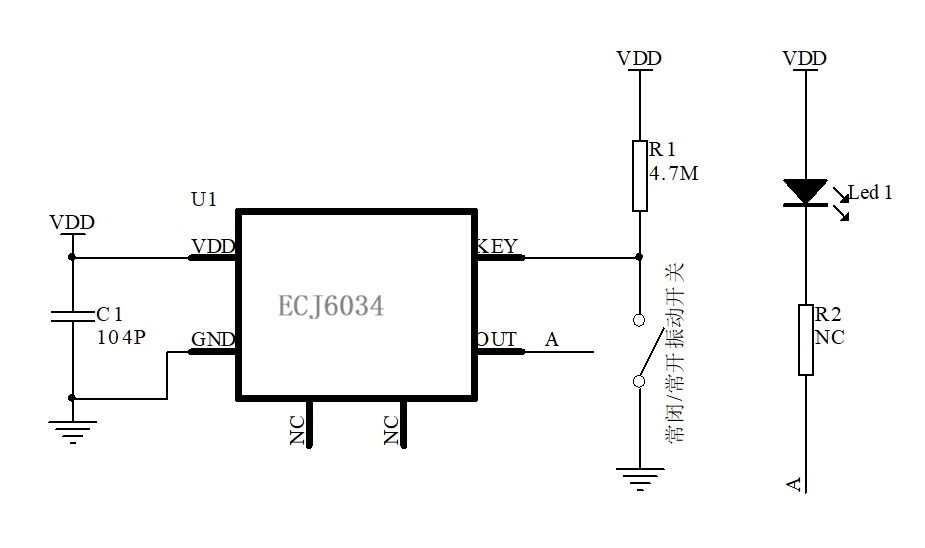

三、电路图参考：
C2电容可根据电源实际需要调整或省略
四、封装尺寸图：
五．版本说明：
版本
日期
描述
ECJ6034-E122D4
2026/9/3
V011FY初版
|
