ECJ6028-A777FA 是一款低功耗复位开关芯片，采用 SOT23-6 封装，轻触按键触发后 Out1输出2秒高脉冲、Out2输出2秒低脉冲，中途按键无效，自动恢复初始状态。静态电流低至1μA，工作电压2.2V~5.0V，双路互补输出，无需 MCU 参与时序控制，是电池供电设备复位方案的理想选择。
ECJ6028-A777FA短按输出2秒延时复位开关芯片
一、功能说明
短按输出2秒延时复位开关芯片；
轻触开关Key控制二路输出Out1、Out2；
上电Out1输出低电平，Out2输出高电平；短按Key，Out1输出2秒高脉冲，Out2输出2秒低脉冲，恢复上电初始状态，中途触发按键无效。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.2V-5.0V；
工作电流：8uA；
静态电流：1uA；
驱动电流低电平输出：20mA；
驱动电流高电平输出：8mA；
过VDD极限电流：50mA；
过GND极限电流：50mA；
工作温度：-10摄氏度-+65摄氏度；
储存温度：-20摄氏度-+100摄氏度；

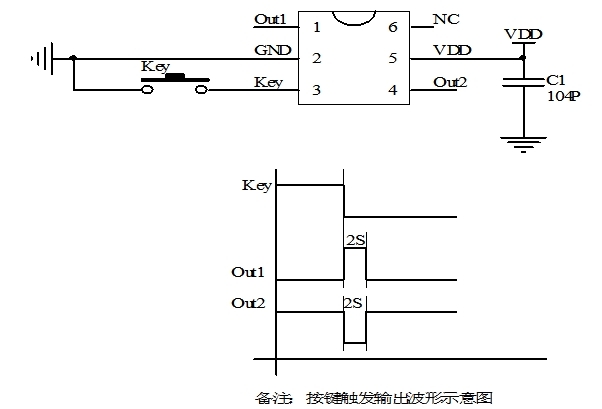

三、电路图参考：
C2电容可根据电源实际需要调整或省略
四、封装尺寸图：
五．版本说明：
版本
日期
描述
EY409-09888E
2023/12/6
V01F初版
ECJ6028-A777FA
2026/5/19
V02-1F-W降低功耗
|
