低功耗复位开关芯片：1μA待机单键2秒脉冲IC

ECJ6028-A777FA 是丽晶微 ELITECHIP 推出的一颗单键短按触发、输出固定 2秒脉冲的低功耗复位开关芯片，用一颗 SOT23-6 小封装料就能替代"轻触开关 + RC 延时 + 三极管 + 比较器"那一套分立复位电路。

这颗料到底替你省了什么？

把核心卖点摊开说，一共六条，都是硬件工程师天天碰得到的痛点。

一、待机约 1μA，纽扣电池供电的设备能放好几年不换电，电池类项目直接受益，我们量过电流，基本测不出明显掉电。

二、外围极简，单颗替代多颗分立器件，BOM 项和 PCB 面积一起往下砍，原理图少画半页。

三、短按即出 2秒脉冲，逻辑写死在硬件里，不靠软件跑流程，掉电也不丢，抗干扰强。

四、SOT23-6 封装，板子只有指甲盖大也能塞进去，穿戴和充电仓最吃这套小体积。

五、纯硬件复位，MCU 死机、程序跑飞时它照样能拉复位脚，能当硬看门狗用，软件救不回时它顶上。

六、支持按客户功能要求重新定制开发程序，脉冲宽度、路数、触发极性都能谈，不是死参数。

关键规格先放一张表，定性参数都在里面，打样前先对一眼。

项目 规格说明

型号 ECJ6028-A777FA（简称 ECJ6028）

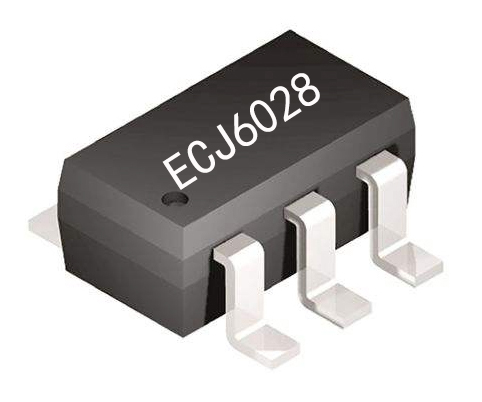

封装 SOT23-6，约 2.9×1.6mm 六脚贴片小封装

触发方式 轻触开关短按单键触发，按下即出信号

输出 标准版单路固定 2秒脉冲；双路互补为可定制项

待机电流 约 1μA 超低功耗，电池供电友好

供电 宽电压，单节锂电或纽扣电池即可驱动

外围 极简，无需 RC 延时网络与分立三极管

它适合上哪块板子？十个场景尽量点到，覆盖低功耗小板要硬复位的地方。

WiFi 与蓝牙模块硬件复位、智能穿戴系统唤醒、MCU 死机硬件看门狗复位、智能门锁应急复位按钮、TWS 耳机充电仓复位逻辑、工业传感器模块复位控制、安防报警设备手动复位、手持医疗电子开关控制、电池设备省电模式切换、物联网终端一键配网，基本都能挂上。

和分立方案差在哪？

老办法是轻触开关串 RC 再接三极管和比较器，阻容一多，温漂和漏电流就出来，复位脉宽随电压跑，板子一挤面积就紧张。ECJ6028 把这套逻辑固化进单芯片，脉宽锁在 2秒，外围几乎零器件，layout 时少画半页原理图，贴片也快。

哪些坑得提前说清楚？

它是短按出固定 2秒脉冲的复位开关芯片，不是长按开关机芯片，想做按住开机松开关机的别找它。标准版是单路输出，双路互补是要定制才有的，别默认以为有两路。负载特别重、要拉大电流外设的，得自己外挂驱动，芯片本身不背这个锅。纯软件定时器就能搞定的轻量复位，没必要硬上硬件，徒增成本。宽电压好用，但具体供电上限以规格书为准，别凭感觉接电源，烧了不赔。

常见问题

问：能不能长按当电源开关？答：不能，短按触发、固定 2秒脉冲是它的工作逻辑，长按无额外动作。

问：双路输出有没有？答：标准版单路，双路互补属于可定制项，要提前说。

问：待机真有那么低？答：约 1μA，电池项目实测友好，客户拿去试戴的穿戴板跑了一周电量纹丝不动。

有选型或打样需求，联系丽晶微 ELITECHIP 原厂或官网索取规格书与样片，我们也支持按你的功能要求重新定制开发程序，脉冲宽度和路数都能改，发个需求过来聊聊。
