丽晶微 ECJ23001-5D8457 是一款专为便携设备与智能小家电设计的一键开关机控制芯片。芯片支持 DC 2.2V–5.0V 宽电压供电，采用 SOT23-6 超小封装，仅需一颗轻触按键即可实现"短按开机、长按 2 秒关机"的人性化开关逻辑。上电默认 OUT 低电平，系统不工作；短按 KEY 触发开机，OUT 输出高电平；长按 2 秒自动关机，OUT 返回低电平，有效防止误触与浪涌电流。外围电路极简，无需复杂编程，即可为 LED 台灯、蓝牙音箱、电动牙刷、智能门锁等产品提供稳定可靠的电源管理，是工程师降本提效的理想选择。
ECJ23001-5D8457短按开长按2秒关芯片
一、功能说明
工作电压：DC2.2V-5.0V。轻触按键KEY输入，一路OUT高电平输出。
上电不工作OUT为低电平，短按开机，OUT输出高电平。长按2秒关机，OUT返回低电平。
二、电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.4
3.0
5.0
V
工作电流
IOP
0.3
mA
VDD=3.0V，输出悬空
静态电流
ISTB
5
uA
VDD=3.0V，输出关闭
驱动电流
Iol
20
mA
VDD=3.0V，Vol=0.6V
驱动电流
IOH
14
mA
VDD=3.0V，Voh=0.6V
工作温度
TA
-10
25
60
℃
储存温度
Tstg
-20
25
100
℃

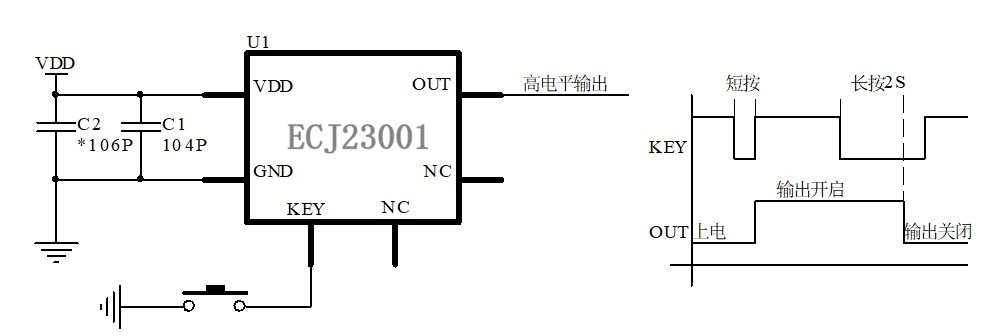

三、电路图参考：
C2电容可根据电源实际需要调整或省略
四、封装尺寸图：
五．版本说明：
版本
日期
描述
ECJ23001-4FCBD6
2025/8/26
V01初版
ECJ23001-5D8457
2026/6/17
V02改短按开长按关
|
