板子只有指甲盖大，客户却要求把电源开关、马达驱动和状态指示全塞进去，还要整机做薄加密封防水。这类超薄便携产品最头疼的就是厚度和误开机，一颗合适的开关机芯片能直接把外围砍掉大半
ELITECHIP ES599-74D243长按开关机芯片是丽晶微电子（ELITECHIP）推出的超薄DFN封装长按开关机控制IC，定位为超薄便携产品的"电源总闸"级控制芯片。它把长按防误触、多路电平输出和超低待机整合在一颗8引脚DFN里，原厂还可按客户功能需求重新定制开发程序，技术支持直接对接，不用自己烧录。
先看封装。DFN-8L无引脚封装，焊盘全在底面，直接贴FPC软板或硬板都不会抬高整机厚度，2-5mm的薄壳也能塞得下。再看电流。三路OUTL加一路OUTH，一共四路输出，220mA大电流直驱微型马达和状态LED，省掉外置驱动三极管。再看功耗。静态电流仅2uA，纽扣电池仓储半年基本不亏电。再看防误触。上电默认关闭，KEY2长按3秒才开机，运输途中不会自己亮。最后看电压。2.2-5.0V宽压兼容单节锂电、纽扣电池和USB 5V。
电气参数表：
脚位定义表：

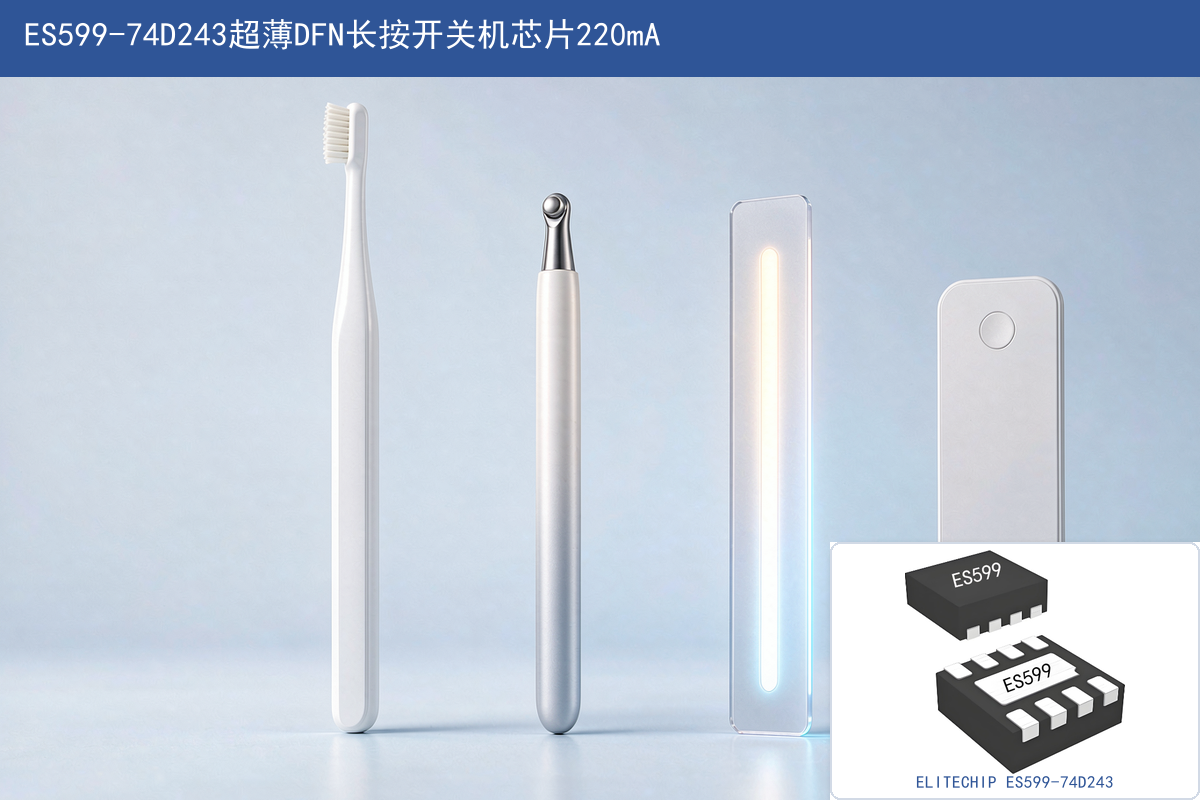

四类典型应用各说一句。超薄美容个护：薄片洁面仪、迷你导入仪用轻触软开关替代机械自锁按键，直驱微型马达和状态LED，整机做薄还能密封防水。超薄文创发光礼品：发光书签、发光贺卡、LED卡片灯整机厚度2-5mm，纽扣电池供电，DFN超薄封装适配极薄壳体，2uA待机缓解仓储亏电。超薄便携检测模组：体温贴片、手持检测终端上电默认不工作，运输存储不会误开机，多路输出控制传感器和指示灯，硬板FPC都能贴。卡片式物联网终端：资产定位标签、卡片蓝牙防丢器电池占内部绝大部分空间，芯片占用PCB面积小，低漏电流延长标签寿命。
工程师常问的三个问题。问：长按开关机芯片负载超过220mA怎么办？答：不能直驱，需外挂MOS管扩流，芯片本身只保证220mA直驱能力，更大的马达请加扩流管。问：能当电源转换芯片用吗？答：不能。它是开关机控制IC，不管稳压降压，只做电平翻转控制，也不是PWM调光。问：两个按键能接反吗？答：不能。KEY1短按关机是下降沿触发，KEY2长按3秒开关，两个按键逻辑不同，接线务必按脚位表来，接反了时序就对不上。
需要样品、规格书或定制程序，联系深圳市丽晶微电子科技有限公司。电话0755-29100085，邮箱ELITECHIP@163.com，官网www.szecm.com。
