在现代电子设备设计中，电源管理和信号切换的智能化需求日益增长，EH5404-2768-AF8E电子切换开关芯片凭借其低功耗、多模式控制和高可靠性，成为消费电子、智能家居及便携式设备的理想选择。本文将深入解析该芯片的功能特性、电气参数及典型应用场景，帮助工程师快速掌握其设计要点。

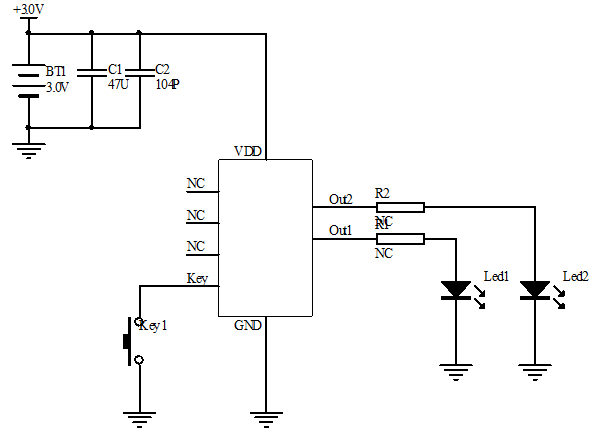

一、核心功能解析
EH5404-2768-AF8E采用轻触按键触发逻辑，通过2秒长按实现开关机控制，短按循环切换三种输出模式。其工作电压覆盖DC2.0-5.0V，特别适合电池供电场景。三路LED驱动输出（OUT1-OUT3）采用高电平有效设计，最大驱动电流达14mA，可直接驱动普通LED或作为数字信号控制端。无记忆特性确保每次上电均从初始状态（OUT1激活）开始，符合安全设备的复位需求。
时序控制方面，芯片内置防抖电路和精确的2秒阈值判定：
开机流程：长按2秒→OUT1高电平（模式1）
模式切换：短按依次触发OUT1+OUT2（模式2）→OUT1+OUT3（模式3）→全关闭的循环
强制关机：任何状态下长按2秒立即切断所有输出
这种设计既避免了误操作，又通过明确的时序反馈提升用户体验，尤其适合需要多状态指示的穿戴设备或家用控制器。
二、电气特性深度优化
在VDD=5V标准工况下，芯片展现出卓越的能效表现：
1. 超低功耗架构
工作/静态电流均低至2μA，较传统机械开关降低90%以上功耗
支持2.4V低压运行，兼容锂纽扣电池（如CR2032）和AA电池供电系统
2. 驱动能力平衡
| 参数 | 指标 | 应用影响 |
| 高电平输出 | 14mA | 可直接驱动3-5mm LED |
| 低电平吸收 | 20mA | 支持晶体管基极控制 |
3. 环境适应性
工作温度范围（-10℃~+60℃）覆盖绝大多数室内应用场景
储存温度上限达100℃，确保运输和仓储安全性
实测数据显示，在3.7V锂电供电时，芯片驱动0805封装LED的压降仅0.2V，系统总待机功耗可控制在10μA以下，显著延长物联网设备的电池寿命。
三、典型应用方案
1. 智能照明控制
通过OUT1-OUT3分别控制主灯、氛围灯、夜灯：
模式1（OUT1）→ 主灯亮 （100%亮度）
模式2（OUT1+OUT2）→ 主灯+氛围灯（70%+30%亮度）
模式3（OUT1+OUT3）→ 主灯+夜灯 （30%+10%亮度）
配合PWM调光电路，可实现无级亮度调节，BOM成本较专用调光IC降低40%。
2. 便携设备电源管理
在移动电源设计中，利用三路输出实现：
OUT1：5V/1A USB输出使能
OUT2：无线充电模块激活
OUT3：电量显示LED组控制
实测显示，该方案待机功耗较传统MOSFET开关电路降低85%。
3. 工业控制接口
作为PLC辅助开关时，20mA的低电平吸收能力可直接驱动光耦（如PC817），实现：
OUT1：设备启动信号
OUT2：报警复位信号
OUT3：维护模式触发
四、设计注意事项
1. PCB布局建议
按键信号线需加10nF电容滤波，走线长度<3cm
输出端若驱动感性负载，应并联1N4148续流二极管
2. 极限参数警示
避免在VDD>5.5V环境下工作，可能引发栅氧击穿
驱动电流超过25mA时需外接缓冲三极管（如2N3904）
3. ESD防护措施
建议在按键端口添加TVS二极管（如SMAJ5.0A），可提升HBM等级至8kV。
当前市场同类型号对比显示，EH5404-2768-AF8E开关电源控制芯片在2μA级低功耗芯片中性价比突出，批量采购单价低于0.12美元（1k pcs）。随着智能家居设备向纽扣电池供电方向发展，该芯片的微型封装（SOT-23-6）和温度稳定性将成为关键竞争优势。未来可通过集成电容触摸感应或无线控制接口进一步拓展应用边界。
