电位器调光芯片 EH5701-7A95-1998旋钮调光开关芯片 供电方式：DC3.7V锂电池。带开关旋钮电位器控制两路LED输出：1路主灯、1路指示灯。 电位器开关闭合电源接通，LED输出。旋转电位器控制亮度变化（0%-100%）。
EH5701-7A95-1998旋钮调光开关芯片
一、功能说明
供电方式：DC3.7V锂电池。带开关旋钮电位器控制两路LED输出：1路主灯、1路指示灯。
电位器开关闭合电源接通，LED输出。旋转电位器控制亮度变化（0%-100%）。
低电检测：当电池电压低于3.4V时，指示灯开始闪烁提示。当电压低于3.1V时，关闭主灯同时指示灯快闪20次后灭。需充电解除低电状态，充电中主灯不工作。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.4V-5.0V
工作电流：2.3mA；
静态电流：2uA；
驱动电流低电平输出：15mA；
驱动电流高电平输出：12mA；
工作温度：-20摄氏度-+85摄氏度；
储存温度：-40摄氏度-+125摄氏度；

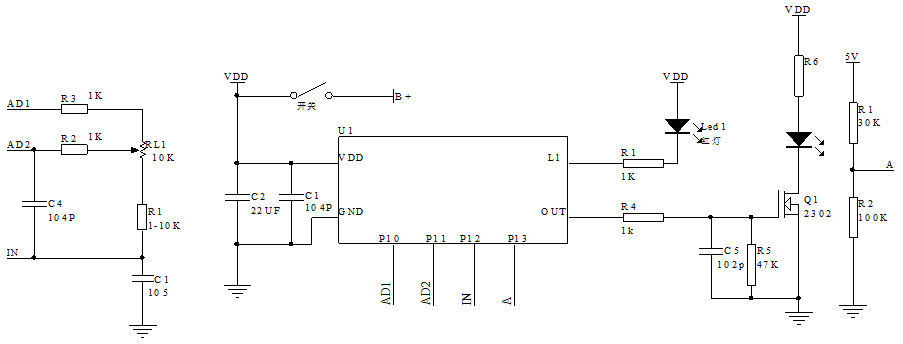

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
EH5701-7A95-1998
2025/7/9
V01初版
|
