1μA 超低功耗、2.0V-6.5V 宽电压，EC6D-5C 一键开关机芯片为电动牙刷而生

产品概述

EC6D-5C 是深圳市丽晶微电子科技有限公司推出的一款 CMOS 工艺电子开关芯片，专为消费类电子产品的单按键开关机场景设计。芯片内置振荡电阻，无需外接阻容元件即可独立工作，最大支持 DC 6V 直接供电，广泛应用于电动牙刷、便携美容仪、小型按摩器等电池供电设备。

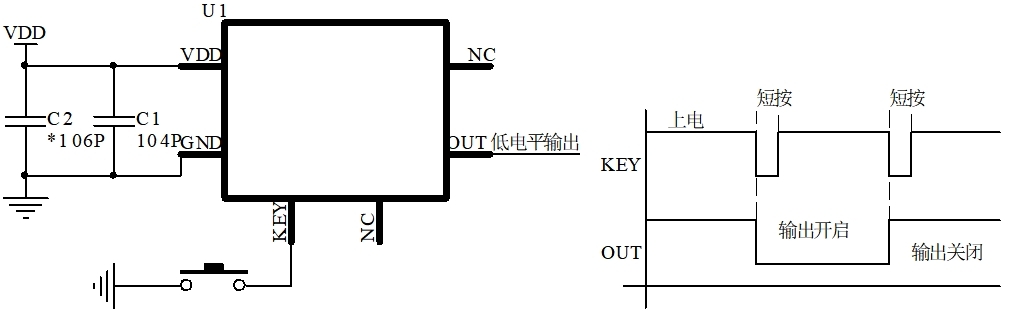

该一键开关机芯片采用单按键触发机制，上电后输出默认高电平，按键触发一次翻转为低电平（设备开始工作），再次触发翻回高电平（设备关闭）。简单的一键翻转逻辑，让产品交互极致简化。

核心优势

极致低功耗：静态电流仅 1μA。对电池供电的电动牙刷而言，这意味着待机状态下的能量损耗几乎可以忽略不计。一颗 200mAh 的电池在仅维持开关芯片待机的情况下，理论寿命可达 20 年以上，真正实现"装一次电池，用到产品退役"。

宽电压兼容：工作电压范围 2.0V-6.5V，完美覆盖单节干电池（1.5V×2=3.0V）、单节锂电池（3.7V）、USB 5V 供电等多种电源方案。无论产品采用哪种电池配置，一颗 EC6D-5C 即可适配，无需因为电压问题拆分成多个物料。

内置振荡器：芯片内部集成振荡电阻，无需外接任何阻容元件。这意味着 BOM 表上除了芯片本身，不需要一颗额外的外围器件。Layout 面积、贴片成本、采购复杂度三重降低。

可靠的翻转逻辑：上电默认高电平（待机状态），触发后翻转为低电平（工作状态）。这个设计确保了产品出厂后不会意外启动，仓储和物流过程中的电池电量零损耗。

电气参数

典型应用

作为一款电动牙刷一键开关机芯片，EC6D-5C 在便携式电子设备领域具有广泛应用前景：

• 电动牙刷：单键控制开关，1μA 静态功耗确保电池超长待机

• 便携美容仪：超薄封装适配紧凑机身设计

• 小型按摩器：宽电压输入兼容多种电源方案

• LED 手电筒：一键翻转控制，逻辑简洁可靠

• 电子玩具：低成本、免外围器件方案

深圳市丽晶微电子科技有限公司深耕消费电子开关芯片领域多年，从早期的 SOP 封装到如今的 DFN 超薄封装，持续推动产品迭代升级。EC6D-5C 作为新一代牙刷低功耗电子开关芯片，以 1μA 静态电流和 2.0V-6.5V 宽电压特性，为便携设备开关方案树立了新标杆。

如需获取规格书或申请样品，请联系深圳市丽晶微电子科技有限公司。
