EC2018-3C82是丽晶微电子专为便携式小风扇打造的专用控制芯片，采用SOP-8封装，外围电路极简。芯片支持3.7V锂电池与USB 5V双路供电，标配Type-C接口，一颗轻触开关即可实现“一档5.2V→二档7.5V→三档9.5V→关机”的循环切换，轻松满足用户多档风量需求。内置锂电充电管理，充电电流可达800mA，搭配蓝灯充电指示灯，充电慢闪、充满常亮，状态一目了然。负载能力9V/0.27A，是小风扇方案高集成、低成本的首选。
EC2018-3C82三档小风扇芯片
一、功能说明
供电方式：3.7v锂电池/usb 5V供电，Type-C接口。负载9V/0.27A 。
上电不工作，1个轻触开关控制。按键按一下1档5.2V，两下2档7.5V，三下3档9.5V，四下关机，指示灯为充电指示灯（蓝灯），充电过程中灯慢闪，充满电灯常亮，其它时间不需要灯工作，充电电流800mA,工作过程中低于3.4V电量指示灯快闪提示，低于3.1V电压风扇停止工作；
慢交频率，1S亮1S灭循环；
快闪频率，0.5S亮0.5S灭循环；
二、电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
典型值
最大值
单位
条件
工作电压
VDD
2.4
3.0
5.0
V
Temp. = 25 ℃
工作电流
IOP
1
mA
VDD= 3V , MCU run 1 MIPS
静态电流
ISTB
6
uA
VDD=5.0V
驱动电流低电平输出
IOL
8
mA
VDD=3V, V OL =0.5V, All I/O port
驱动电流高电平输出
IOH
-8
mA
VDD=3V, V OH =2.5V, All I/O port
过VDD极限电流
IVDDmax
60
mA
过GND极限电流
IGNDmax
60
mA
工作温度
TA
-20
25
85
℃
储存温度
Tstg
-40
25
125
℃

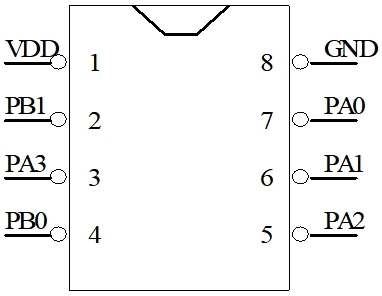

三、封装脚位图（SOP-8）

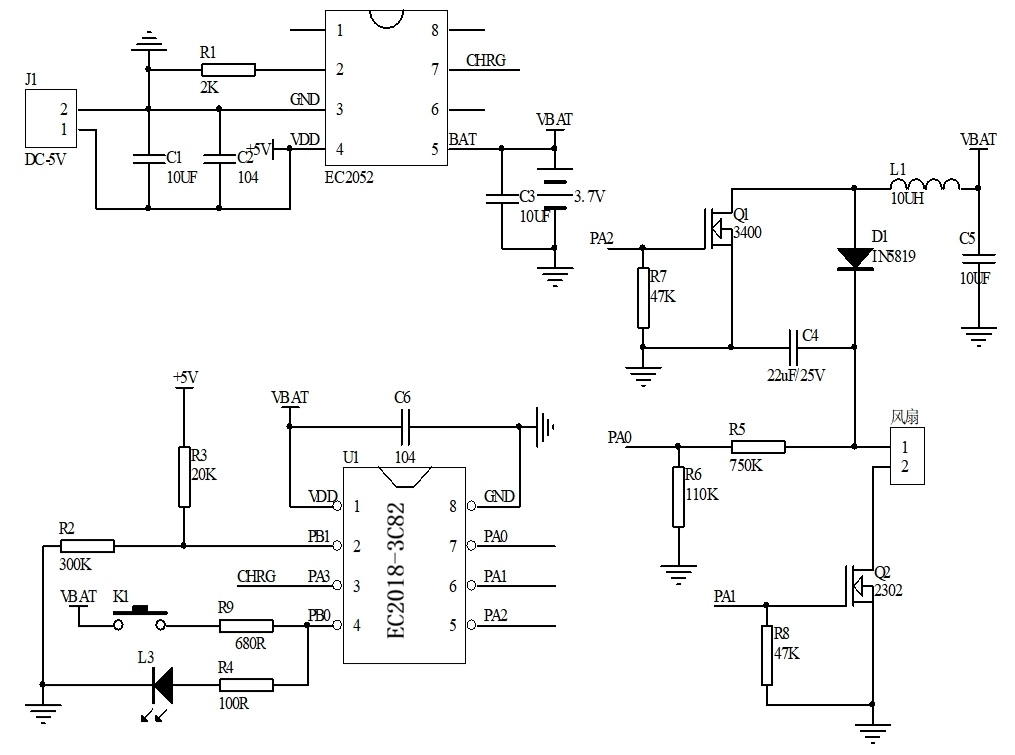

四、电路参考图
五、封装尺寸图（SOP-8）
六、版本说明：
版本
日期
描述
EC2018-2FA1
2021/1/23
V03
EC2018-3C82
2021/3/5
V04
|
