LJ201215-F11B 24键遥控七彩RGB调光芯片

一、功能说明

1、供电方式：3.7V锂电供电，带动1颗RGB 5050 LED ，太阳能板5.5V-130mA

2、一个轻触开关控制，共3个输出，三个输出(三种颜色灯红绿蓝）

3、太阳能充电，锂电电池供电，太阳能充电光控功能，白天充电晚上亮。

长按2S开机 (红灯闪一下提示)，再长按2S,关机（绿灯闪3下提示）；开机状态是发白光(红绿蓝三灯一起亮），关机后晚上不会自动亮。

4、短按1次，7色自动循环跳变(即红色--绿色--蓝色--红绿---红蓝---蓝绿---红绿蓝），时间间隔4S（每种颜色只需亮4秒自动转为下个颜色）

再短按1次，停留在当前颜色，再短按1次，恢复7色自动循环，时间间隔4S（此次短按，跳变颜色需接上回选定颜色，不是重新开始--即选定红色，现在想换红蓝，短按后跳变从绿色开始）。

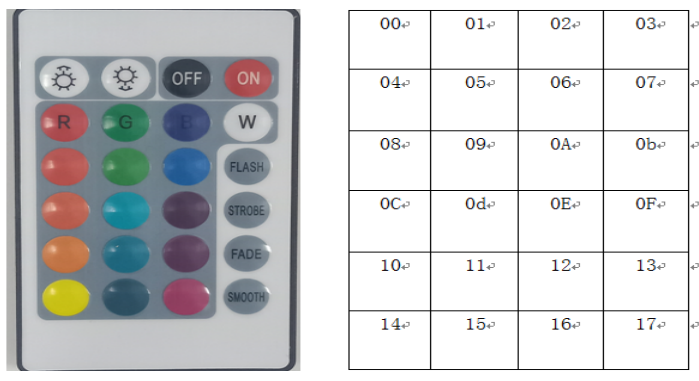

5、遥控器功能说明

加键:增加LED灯亮度，共5档

减键:减弱LED灯亮度，共5档

ON按键:开启LED，具有记忆闪烁模式功能

OFF按键:关闭LED

W按键:三灯同时亮（不闪）

FLASH按键:七彩跳闪，R,G,RG,B,BR,BG,BRG

STROBE按键:三灯同时渐明渐暗

FADE按键:七彩渐明暗，RG,G,GB,B,BR,RGB.R

SMOOTH按键:红绿蓝跑马闪

遥控器用户码为00EF的码

二、电气参数（VDD=5.0V TA=25℃）

工作电压:2.2V-5V；

静态电流：3uA；

工作电流：0.5mA；

驱动电流低电平输出：14mA；

驱动电流高电平输出：6mA；

工作温度：-10摄氏度-+70摄氏度；

储存温度：-20摄氏度-+100摄氏度；

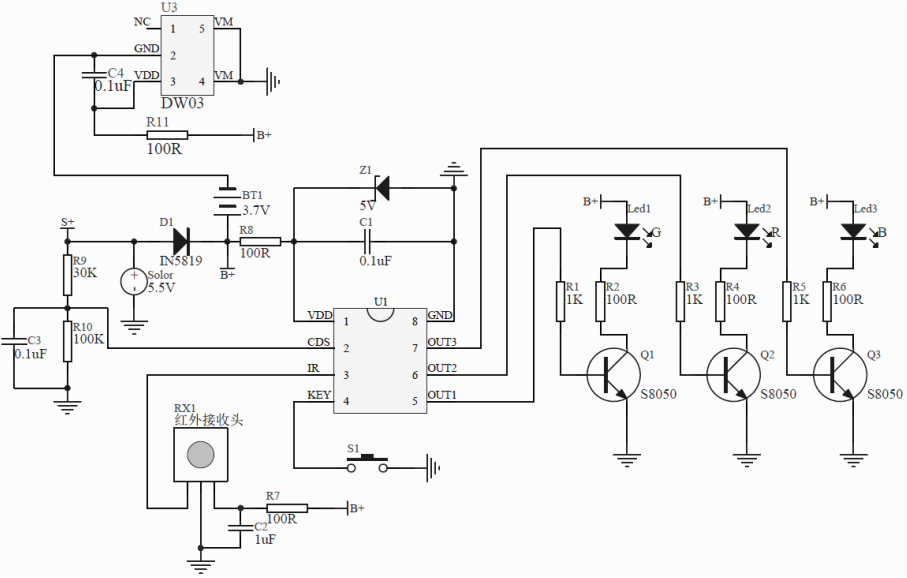

三、电路图参考：

四、封装尺寸图：

五．版本说明：
