    化妆镜三键触摸芯片

    E5EAD6C2三键触摸调光调色芯片 一.功能说明 供电方式:2.3-5V 三个触摸按键输入控制,两路LED输出。 上电不工作,触发开关后开始工作; 触摸按键1:色温转换键;白光、黄光、自然光三色切换,上电冷光(100%),按一下暖光(100%)再按一下冷光(50%)+暖光(50%),触摸按键依次循环。

    全国服务热线:0755-29100085
    立即咨询

    E5EAD6C2三键触摸调光调色芯片

    一.功能说明

    供电方式:2.3-5V

    三个触摸按键输入控制,两路LED输出。

    上电不工作,触发开关后开始工作;

    触摸按键1:色温转换键;白光、黄光、自然光三色切换,上电冷光(100%),按一下暖光(100%)再按一下冷光(50%)+暖光(50%),触摸按键依次循环。

    触摸按键2:触摸开关键,触摸一下开,触摸一下关,开的状态下可调光调色,关的状态下触摸其他按键无效(带记忆功能)

    触摸按键3:长按无极调光键。

    多应用于卫浴镜、化妆镜、氛围灯、家居灯,台灯等触摸类LED灯饰。

    二.电气参数(VDD=5.0V TA=25℃)

    参数

    符号

    最小值

    典型值

    最大值

    单位

    条件

    工作电压

    VDD

    2.3

    3.0

    5.0

    V



    工作电流

    IOP



    3



    mA



    静态电流

    ISTB





    10

    uA

    VDD=5.0V

    驱动电流低电平输出

    IOL



    8



    mA

    VDD=5.0V,VOL=0.7V

    驱动电流高电平输出

    IOH



    4



    mA

    VDD=5.0V,VOH=VDD-0.7

    VDD极限电流

    IVDDmax





    50

    mA



    GND极限电流

    IGNDmax





    50

    mA



    工作温度

    TA

    -20

    25

    70



    储存温度

    Tstg

    -50

    25

    125

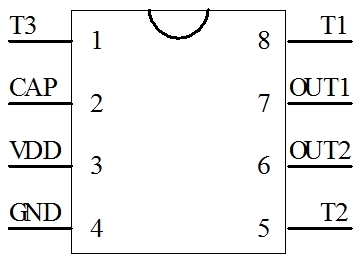

    三.封装脚位图(SOP-8

    化妆镜触摸芯片方案

    管脚号

    符号

    功能描述

    1

    T3

    触摸3

    2

    CAP

    灵敏度调节

    3

    VDD

    电源正

    4

    GND

    电源负

    5

    T2

    触摸2

    6

    OUT2

    暖灯输出,高电平有效

    7

    OUT1

    白灯输出,高电平有效

    8

    T1

    触摸1

    四.参考电路图

    补光灯触摸开关原理图

    五.封装尺寸图SOP-8

    sop-8

    六.版本说明

    版本

    日期

    描述

    E5EAD6C2

    2021/6/2

    V01初版
