ET8042 双触控双输出触摸IC
一、产品概述：
ET8042是一款电容式触摸控制ASIC，支持双通道触摸输入和双路同步开关输出，可引脚配置同步输出的有效电平。ET8042实现触摸同步开关控制。适用于雾化器、车载用品、电子玩具、消费类电子产品等领域，具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
二、主要特性：
工作电压范围：2.4~5.5V；
待机电流约5uA@VDD=5V&CMOD=10nF；
双通道触摸输入；
双路同步开关输出，可引脚配置同步输出的有效电平；
采用电荷分享方式实现触摸；
内置稳压源、上电复位和低压复位等硬件模块；
内置实时环境自适应、高效数字滤波等软件算法；
HBM ESD优于5KV；
三、功能介绍：
SO1 与SO2 在上电后的初始输出状态由上电前AHLB的输入状态决定。
AHLB管脚接VDD（高电平）上电，上电后SO1 与SO2 输出高电平；
AHLB管脚接GND（低电平）上电，上电后SO1 与SO2 输出低电平。
TCH1 触摸输入对应SO1 逻辑输出，TCH2触摸输入对应SO2逻辑输出。
按住TCH1或TCH2，对应SO1或SO2的输出状态翻转，松开后回复初始状态，实现同步开关。

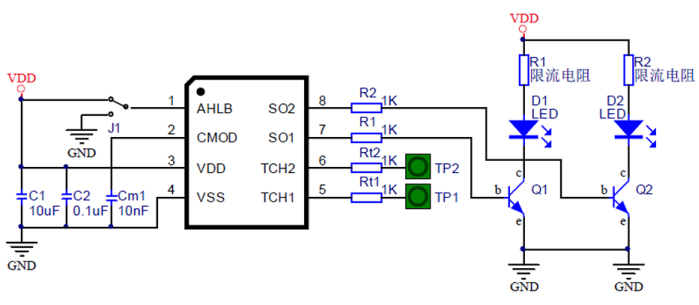

四、电路图参考：
注意：
当介质材料及厚度等差异较大时，可通过调整CMOD与GND之间的Cm电容来调节触摸灵敏度。
电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。以下数据仅供参考，具体以实际为准。
五、封装尺寸图：
|
