EH5602-35E8-2EF4 自断电多路开关芯片
一、功能说明
上电不工作，静态电流为0UA;
长按Key1 2秒开机，Out1输出高电平，Out6输出低电平，再次长按Key1 2秒关机，Out1输出低电平，Out6输出高电平。
开机状态下，短按Key1，Key2，Key3，Key4方有效，如下：
短按Key1，Out2输出依次为：亮（高电平）—SOS闪—关（低电平），依次循环。
短按Key2，Out3输出依次为：亮（高电平）—2HZ闪（1/2duty）—关（低电平），依次循环。
短按Key3，Out4输出依次为：亮（高电平）—2HZ闪（1/2duty）—关（低电平），依次循环。
短按Key4，Out5输出依次为：亮（高电平）—SOS闪--关（低电平），依次循环。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.2V-5V；
工作电流：0.5mA；
静态电流：0uA；
驱动电流低电平输出：30mA；
驱动电流高电平输出：20mA；
工作温度：-10摄氏度-+70摄氏度；
储存温度：-20摄氏度-+125摄氏度；

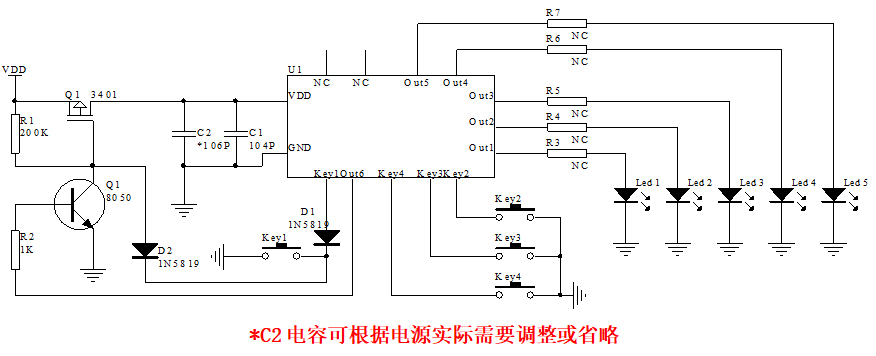

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
EH5602-35E8-2EF4
2025/6/14
V01初版
|
