EG233S单按键触摸检测IC EG233S是单按键触摸检测芯片，此触摸检测芯片内建了稳压电路，可以提供高精度和稳定的电压给触摸感应电路使用,稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计,触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内,低功耗与宽工作电压,是此触摸芯片在DC或AC应用上的特性。
EG233S单按键触摸检测IC
一、概述
EG233S是单按键触摸检测芯片，此触摸检测芯片内建了稳压电路，可以提供高精度和稳定的电压给触摸感应电路使用,稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计,触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内,低功耗与宽工作电压,是此触摸芯片在DC或AC应用上的特性。
二、特点
工作电压2.4V~5.5V
内建稳压电路提供稳定的电压给触摸检电路使用
内建低压重置(LVR)功能
工作电流@VDD=3V,无负载
低功耗模式下典型值2.5uA?最大值5uA
最长响应时间大约为低功耗模式220ms @VDD=3V
可以由外部电容(1~50pF)调整灵敏度
稳定的人体触摸检测可取代传统的按键开关
提供低功耗模式
提供输出模式选择(TOG pin)
可选择直接输出或锁存(toggle) 输出
提供最长输出时间约16秒(±50%)
Qpin为CMOS 输出,可由(AHLB pin)选择高电平输出有效或低电平输出有效
上电后约有0.5秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止
自动校准功能
刚上电的8秒内约每1秒刷新一次参考值﹐若在上电后的8秒内有触摸按键或8秒后仍未触摸按键,则重新校准周期切换为4秒
三、应用范围
各种消费性产品
取代按钮按键
四、方块图
五、脚位定义
六、电气特性
最大绝对额定值

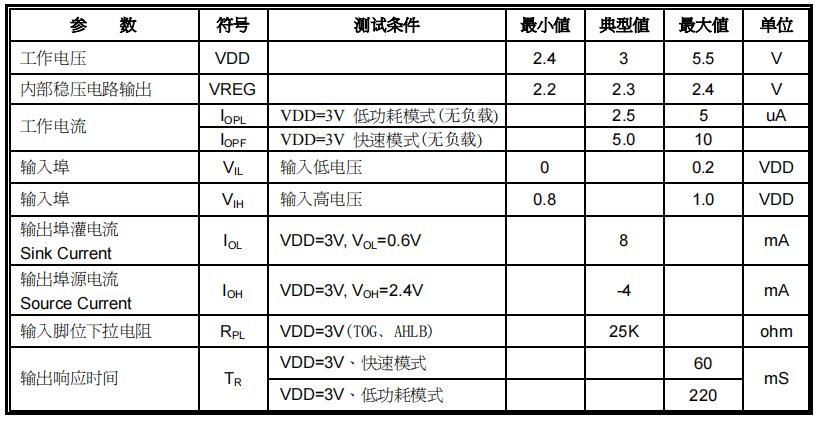

DC/AC特性：（测试条件为室温=25℃）
七、功能描述
《1》灵敏度调整
PCB上接线的电极大小与电容之总负载﹐会影响灵敏度﹐故灵敏度调整必须符合PCB的实际应用。 提供一些外部调整灵敏度的方法 。
1.调整检测板尺寸的大小
在其它条件不变的情况下﹐使用较大的检测板尺寸可增加灵敏度﹐反之则会降低灵敏度﹔但电极尺寸必须在有效范围内使用。
2.调整介质（面板）厚度在其它条件不变的情况下﹐使用较薄的介质可增加灵敏度﹐反之则会降低灵敏度﹔但介质厚度必须在最大限制值以下。
3.调整Cs电容值（请参阅下图）
在其它条件不变的情况下﹐若未在触摸PAD对VSS接上Cs电容时﹐灵敏度是最灵敏的﹐Cs电容在可用范围内（1≦Cs≦50pF）﹐Cs电容值越大其灵敏度越低。
《2》输出模式（利用TOG、AHLB脚位选择）
TOG脚位：选择直接输出或锁存(toggle)输出。
AHLB 脚位：选择输出高电平有效或低电平有效。
Q脚位（CMOS输出）选项特性﹕
《3》按键最长输出时间
若有物体盖住检测板﹐可能造成足以侦测到的变化量﹐为避免此情况﹐ 设有定时计数器对检测器进行监控﹐定时器为最大输出持续时间﹐其大约为16秒(±50%)﹐当检测到超过定时器时间﹐系统会回到上电初始状态﹐且输出变成无效﹐直到下一次检测。
《4》低功耗模式
EG223S在低功耗模式下运行﹐可节省能耗﹐在此模式下侦测到按键触摸后﹐会切换至快速模式﹐直到按键触摸释放﹐并将保持约10秒﹐然后返回低功耗模式。
《5》选项脚位
基于节能及封装选项的考虑﹐所有功能选择脚位设计为锁存类型﹐在上电时的初始状态为0或1﹔若那些脚位被连接至VDD 或VSS﹐状态会变成1或0﹐也不会有任何的电流漏电而影响节能问题。
《6》应用电路
TOG选择脚：悬空：直接输出模式。长按触摸负载输出，松开负载停止输出。
接VDD：锁存模式。短按触摸打开输出，再短按触摸关闭输出。AHLB选择脚：悬空：上电低电平，触发为高电平。接VDD：上电高电平，触发为低电平。
PS.：1.在PCB上﹐从触摸板到IC接脚的线长越短越好。且此接线与其它线不得平行或交叉。
2.电源供应必须稳定﹐若供应电源之电压发生飘移或快速漂移或移位﹐可能造成灵敏度异常或误侦测。
3.覆盖在PCB上的板材﹐不得含有金属或导电组件的成份﹐表面涂料亦同。
4.必须在VDD和VSS间使用C1电容﹔且应采取与装置IC的VDD和VSS接脚最短距离的布线。
5.可利用Cs电容调整灵敏度﹐Cs电容值越小灵敏度越高﹐灵敏度调整必须根据实际应用的 PCB 来做调整﹐Cs电容值的范围为1~50pF。
6.调整灵敏度的电容（Cs）必须选用较小的温度系数及较稳定的电容器﹔如X7RNPO﹐故针对触摸应用﹐建议选择NPO电容器﹐以降低因温度变化而影响灵敏度。
封装外观尺寸
封装类型 SOT23-6L
|
