ECJ250020-2D3E-AE58 RGB控制芯片
一、功能说明
RGB驱动芯片，七彩灯按键循环切换七彩灯芯片；
供电方式：DC4.5V AA*3干电池供电。轻触按键KEY输入，四路LED高电平输出。
上电LED不工作长按2秒开机默认模式一。再长按2秒关机，无记忆，每次开机都默认模式一。短按一下按键切换一种模式，共10模式循环。闪法参考样品。
模式一：慢变。
模式二：红灯常亮。
模式三：绿灯常亮。
模式四：蓝灯常亮。
模式五：黄色常亮。
模式六：白色常亮（RGB）。
模式七：暖灯常亮。
模式八：粉色常亮。
模式九：紫色常亮。
模式十：慢闪。
二、电气参数（VDD=5.0V TA=25℃）
工作电压：2.4V-5.0V；
工作电流：0.6mA；
静态电流：2uA；
驱动电流：20mA；
工作温度：-10摄氏度-+60摄氏度；
储存温度：-20摄氏度-+100摄氏度；

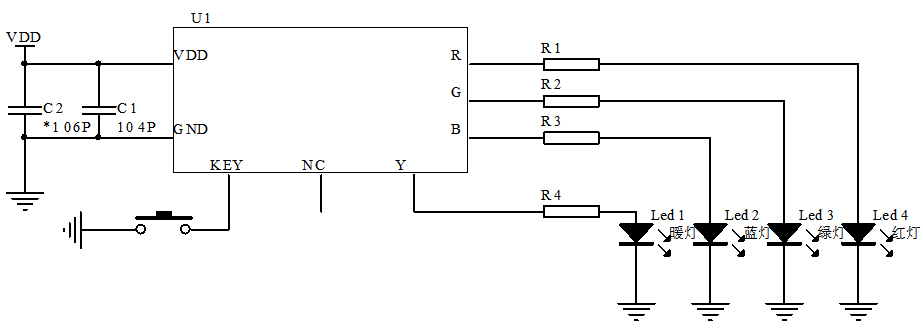

三、电路图参考：
四、封装尺寸图：
五．版本说明：
版本
日期
描述
ECJ250020-2D3E-AE58
2025/5/8
V01初版
|
