2D8D 4路多功能闪烁灯串IC 产品采用CMOS工艺，具有自身功耗低，工作电压宽，抗干扰能力强等特点。IC主要应用在低压直流电路中的4路8段LED闪烁等产品,可直接推动LED（负输出），也可驱动三极管（正输出），八段功能选择应用，可按键选择功能段。可以选择高电位输出和低电位输出。
产品采用CMOS工艺，具有自身功耗低，工作电压宽，抗干扰能力强等特点。IC主要应用在低压直流电路中的4路8段LED闪烁等产品,可直接推动LED（负输出），也可驱动三极管（正输出），八段功能选择应用，可按键选择功能段。可以选择高电位输出和低电位输出。
二、功能描述：
利用按键，按一下改变一段变化，共有八段，功能如下：
第一段：自动各种功能连续变化(即power on时) (Combination)
即由第二段到第七段功能自动变化
第二段：波浪式前进后退自动变化(二种速度变换) (In Waves)
第三段：跑马式自动变化(四种速度变换) (Sequential)
第四段：单灯渐明渐暗自动变化(三种速度变换) (SLO-GLO)
第五段：跑马式前进及后退，星星闪烁自动变化 (Chasing/Flash)
第六段：四灯同时渐明渐暗自动变化(三种速度变换) (Slow Fade)
第七段：星星闪烁跑马式自动变化 (Twinkle/Flash)
第八段：LED固定不闪 (Steady On)
详细功能描述:
利用按键，按一下改变一段变化，共有八段，功能如下：
第一段：自动各种功能连续变化(即power on时) (Combination)
即由第二段到第七段功能自动变化（具体见后）
第二段：波浪式前进后退自动变化(二种速度变换) (In Waves)
波浪式前进
波浪式后退
此模式下，一个周期先快速波浪式前进16圈，再后退16圈，然后慢速波浪式前进8圈，后退8圈。总时间约20秒。
第三段：跑马式自动变化(四种速度变换) (Sequential)
此模式下，一个周期内：最慢4圈（10秒）——中慢8圈（10秒）——中快16圈（10秒）——最快32圈（10秒）。总时间约40秒。
第四段：单灯渐明渐暗自动变化(三种速度变换) (SLO-GLO)

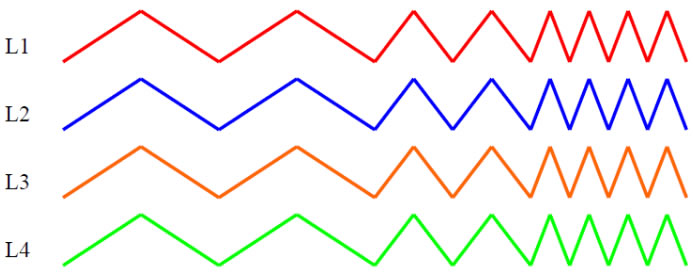

如图所示，一个周期内慢速渐明渐暗一次（40秒）——中速渐明渐暗一次（20秒）——快速渐明渐暗2次（20秒）。每个灯之间相位差为180度。总时间80秒。
第五段：跑马式前进及后退，星星闪烁自动变化 (Chasing/Flash)
跑马式功能同第三段，星星闪烁同第七段，此段为两者组合。一个周期内快速跑马前进（1.25S）——星星闪(1.25S)——快速跑马后退（1.25S）——星星闪（1.25S）。总时间5S。
第六段：四灯同时渐明渐暗自动变化(三种速度变换) (Slow Fade)
一个周期内慢速渐明渐暗两次（40秒）——中速渐明渐暗两次（20秒）——快速渐明渐暗4次（20秒）。每个灯同时渐明渐暗。
第七段：星星闪烁跑马式自动变化 (Twinkle/Flash)
如图，每一个小的闪亮时间为80MS，一个周期总时间为1280mS。一个循环共跑8个周期约10秒。
第八段：LED固定不闪 (Steady On)
三、电气性能 (VDD=3.0V，Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作电压 |
Vdd |
2.0 |
3.0 |
5.0 |
V |
|
|
工作电流 |
Iop |
|
|
0.3 |
mA |
VDD＝3V，No load |
|
LED正输出推动电流 |
Iol |
5 |
|
|
mA |
Vdd=3V,Vload=1.8V |
|
LED负输出推动电流 |
Iol |
30 |
|
|
mA |
Vdd=3V,Vload=1.8V |
|
工作温度 |
Temp |
0 |
25 |
75 |
℃ |
|
四、PIN脚功能描述
|
脚位 |
功能说明 |
|
KEY |
功能选择键 |
|
L1 |
灯串1输出 |
|
L2 |
灯串2输出 |
|
L3 |
灯串3输出 |
|
L4 |
灯串4输出 |
|
GND |
电源负极 |
|
OPT |
选择LED正负输出键 |
|
VDD |
电源正极 |
五、IC邦定脚位图（IC底座接VDD、IC尺寸1200UM*1200UM）
六、IC封装脚位图（SOP-8）
七、参考电路
正输出应用电路
负输出参考电路
八、封装尺寸图（SOP-8）
