0015-05DF双键触摸芯片

一、功能说明

双键触摸浴室镜四合一芯片，供电方式：DC 12V电源适配器，通过LDO稳压5V。两路触摸按键输入控制,六路输出：1路LED主灯输出；1路控制继电器开与关；4路指示灯。

OPT1：悬空；OPT2：悬空--双色+防雾开关功能：

A触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。

B触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。一直按住指示灯一直亮红灯，松开恢复蓝灯。

上电不工作,A触摸键：开关功能。短按开，再短按关，依次循环。

B触摸键：短按冷白灯100%亮，再短按暖白灯100%亮，再短按冷白灯50%+暖白灯50%亮，再短按关闭LED，依次循环。长按无极调光（最亮到最暗时间为2.5S），有不断电亮度记忆功能，记忆关闭前亮度。

OPT1：悬空；OPT2：接地--单色防雾+无极调光功能：

A触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。

B触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。一直按住指示灯一直亮红灯，松开恢复蓝灯。

上电不工作,A触摸键：开关功能。短按开，再短按关，依次循环。

B触摸键：短按冷白LED100%亮，再短按关闭LED，依次循环。长按无极调光（最亮到最暗时间为2.5S），有不断电亮度记忆功能，记忆关闭前亮度。

OPT1：接地；OPT2：接地--单色+防雾无调光功能：

A触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。

B触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。一直按住指示灯一直亮红灯，松开恢复蓝灯。

上电不工作,A触摸键：开关功能。短按开，再短按关，依次循环。

B触摸键：短按冷白LED100%亮，再短按关闭LED，依次循环。

OPT1：接地；OPT2：悬空--双色+循环功能：

A触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。

B触摸键：有2颗LED指示灯。上电无输出时红色指示灯亮，有输出时蓝色指示灯亮。一直按住指示灯一直亮红灯，松开恢复蓝灯。

上电不工作,B触摸键：短按开启LED，再短按关闭LED，长按无极调光（最亮到最暗时间为2.5S），有不断电亮度记忆功能，记忆关闭前亮度和色温。

A触摸键：LED开启后此触摸键才有效。开启后冷白灯100%亮，短按A触摸键暖白灯100%亮，再短按冷白灯50%+暖白灯50%亮，再短按返回冷白灯100%亮，依次循环。

二、电气参数（VDD=5.0V TA=25℃）

工作电压：2.5V-5.0V；

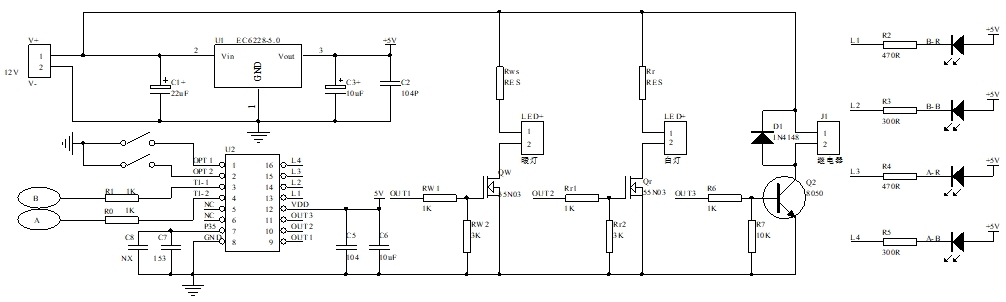

三、电路图参考：

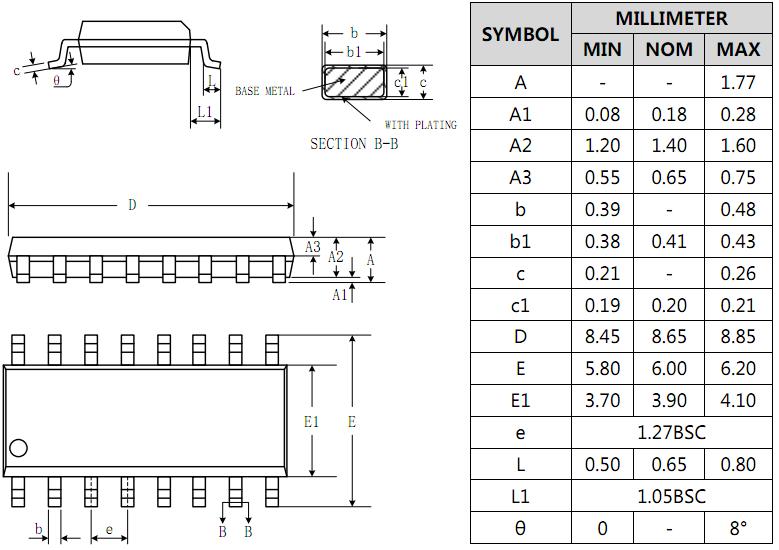

四、封装尺寸图：（SOP-16）

五．版本说明：
