在现代智能控制领域，定时芯片作为核心元件广泛应用于各类自动化设备中。EH4708-E384-7619五档定时芯片凭借其精准的定时功能、低功耗特性以及紧凑的封装设计，成为植物照明、电源管理等场景的理想选择。本文将深入解析该芯片的功能特点、电气参数及典型应用场景，为工程师和开发者提供全面的技术参考。

一、功能架构与操作逻辑

EH4708-E384-7619定时器芯片采用DC3.7V锂电池供电，通过轻触按键实现六路输出控制：其中四路为LED状态指示灯，两路为负载同步输出（高/低电平各一路）。其核心功能是提供五档可循环定时模式：2小时、4小时、8小时、12小时和24小时常亮模式，每档均通过独立LED指示灯实时显示工作状态。

操作逻辑设计符合人机交互直觉：

1. 上电初始化：芯片默认处于待机状态，需短按按键激活。

2. 模式切换：每次短按按键依次切换2h→4h→8h→12h→24h→OFF循环，LED指示灯同步切换（如2h模式下对应LED常亮，其余熄灭）。

3. 断电记忆：芯片内置非易失性存储单元，定时结束后再次启动会自动恢复上次设定的模式，避免重复设置。

    二、电气性能深度解析

在标准测试条件（VDD=5.0V，TA=25℃）下，该芯片展现出优异的电气特性：

宽电压适应：工作电压范围2.4-5V，兼容锂电池电压波动场景。

超低功耗设计：工作电流仅1.5mA，静态电流低至5μA，显著延长电池寿命。

驱动能力：高低电平输出电流均为8-15mA，可直接驱动LED或作为MOSFET控制信号。

安全冗余：VDD/GND极限电流达50mA，配合-20℃~+85℃的工作温度范围，确保工业级可靠性。

三、封装与典型应用

采用SOP-8标准封装（引脚间距1.27mm），便于集成到紧凑型PCB设计中。其典型应用场景包括：

1. 植物生长灯控制：通过24小时常亮模式模拟日光周期，或分段定时实现节能补光。

2. 智能电源管理：作为定时开关核心，控制路由器、充电器等设备的自动断电。

3. 工业指示灯系统：多档定时配合LED状态指示，用于设备运行周期提醒。

四、设计优化建议

1. 抗干扰设计：建议在VDD引脚就近布置0.1μF去耦电容，避免电压波动导致误触发。

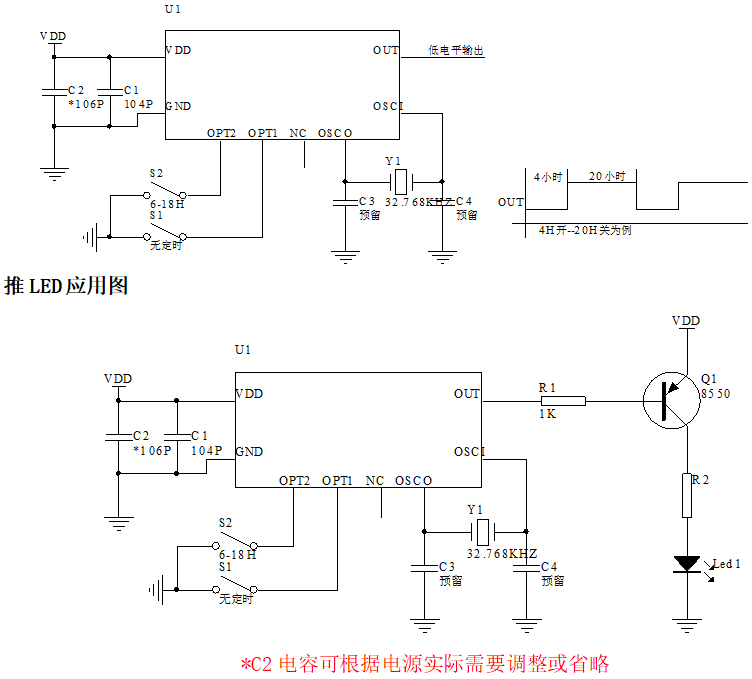

2. 负载扩展：高电平输出端可外接PNP三极管扩流，驱动大功率负载（如12V继电器）。

3. 低温环境应用：若工作环境低于-10℃，推荐选用工业级版本（后缀带“I”的型号）。

五、竞品对比与市场定位

相较于传统定时芯片延时电路，EH4708-E384-7619在集成度（减少外围元件数量）、功耗（静态电流降低90%）和功能灵活性（五档可编程）方面具有明显优势。其市场定位精准覆盖中小功率定时控制需求，特别适合消费级智能硬件和轻型工业设备。

?技术演进展望：下一代产品可考虑增加蓝牙/Wi-Fi无线控制接口，并通过PWM调光功能扩展至亮度可调场景，进一步满足物联网设备的智能化需求。

通过上述分析可见，EH4708-E384-7619五档定时芯片以简洁的外围电路、可靠的性能和丰富的模式选择，为智能定时领域提供了高性价比的解决方案。开发者可基于其模块化设计快速实现产品化，同时通过灵活的外围电路适配不同功率等级的负载需求。
