6 路LED输出循环定时IC芯片

返回列表 来源:丽晶微 查看手机网址
扫一扫!6 路LED输出循环定时IC芯片扫一扫!
浏览:- 发布日期:2017-03-14 09:15:49【

EC360A-01定时蜡烛IC:是可设定时间为
            8小时ON~ 16小时OFF   (K8接VSS)
            6小时ON~ 18小时OFF   (K6接VSS)
            5小时ON~ 19小时OFF   (K5接VSS)
            4小时ON~ 20小时OFF   (K4接VSS)
           无定时一直工作       (K0接VSS)
            24小时循环工作的专用定时 IC。

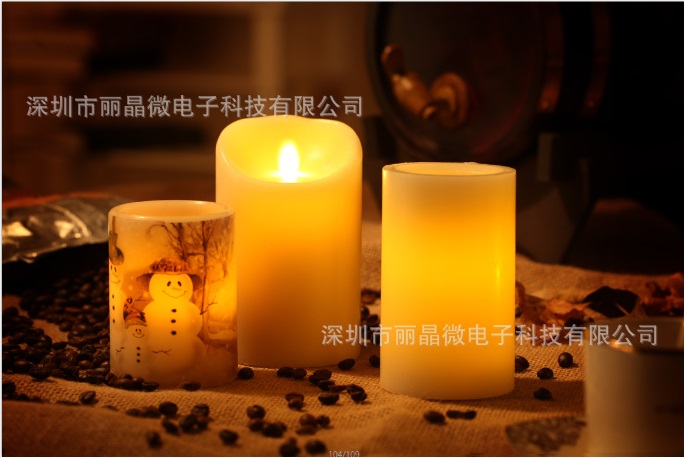

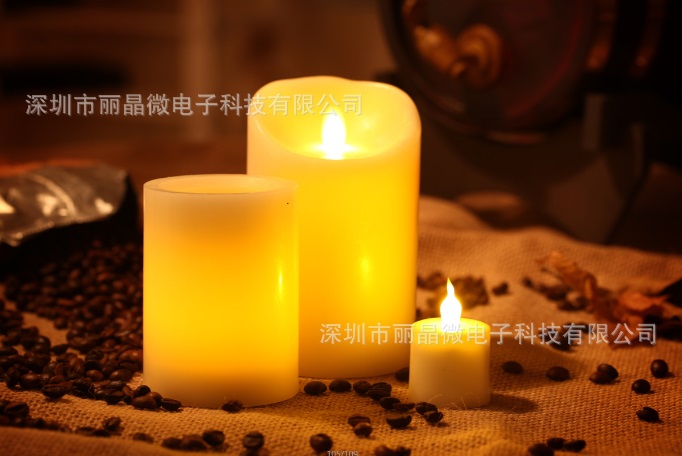

            输入电压2.2-5.5V,定时电子蜡烛灯芯片

(说明:例如:8小时ON~ 16小时OFF。就是上电工作8小时后,进入待机状态,待机16小时
后,再工作8小时…,如此24小时循环工作。)32.768K晶振振荡,(K1悬空) 上电一直工作,
 L1, L2 ,L3,L4,是电子蜡烛灯输出。L6是电平输出,常亮指示灯.K2是ON/OFF模式选择脚,
悬空是正常的上电定时工作模式,接VSS是ON/OFF功能,长按KEY(ON/OFF)键可以进入定时工
作。K8-K0为定时时间选择,K2悬空的情况下是定时模式:

KEY触发方式 :ON/OFF (只在K2接VSS情况下有效,K2悬空是正常的定时模式)KEY是ON/OFF
功能,上电不工作,触发工作,如果工作过程中触发KEY键,IC会停止工作,除非再次触发KEY才会
重新工作.此时长按KEY 3秒进入定时状态。快速测试:当TIME接VSS时,进入快速测试模式,工
作方式是1小时闪一次,闪N次后停止,会再闪N次,如此循环。电子蜡烛灯芯片
