45分钟延时IC芯片

返回列表 来源:丽晶微 查看手机网址
扫一扫!45分钟延时IC芯片扫一扫!
浏览:- 发布日期:2017-05-16 08:48:08【

  EC150303是一款45分钟延时芯片,另有多种循环定时模式,产品采用CMOS工艺,自身功耗低。工

作电压2.4V-5.5V,抗干扰能力强。共有4路LED输出,其中3路LED 90度渐明渐暗,1路常亮。有 1路

马达输出,马达工作8S停8S循环。

定时IC芯片

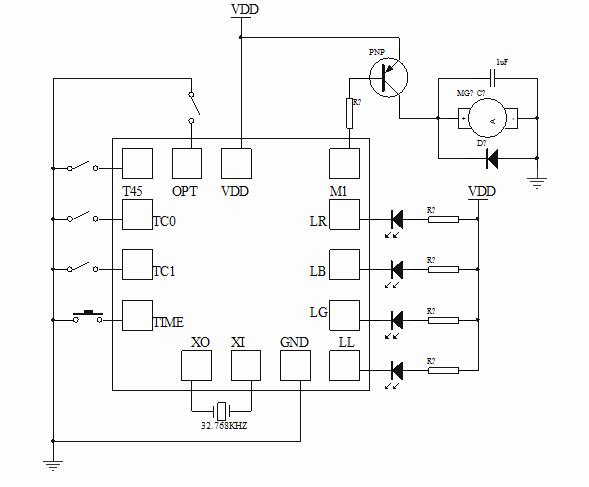

      当定时芯片的OPT脚悬空时为不定时模式,此时选择内部RC震荡。当 OPT脚接GND 时是定时模式,

时钟振荡选择外接32.768KHZ晶体震荡。定时模式由芯片定时选择脚控制,有一45分钟延时功能,此

时芯片作为延时IC芯片使用,时间到自动停止工作。其余为24小时循环定时功能,有2小时-22小时,

4小时-20小时,6小时-18小时,8小时-16小时几种定时模式。循环定时有快速测试功能,当定时IC

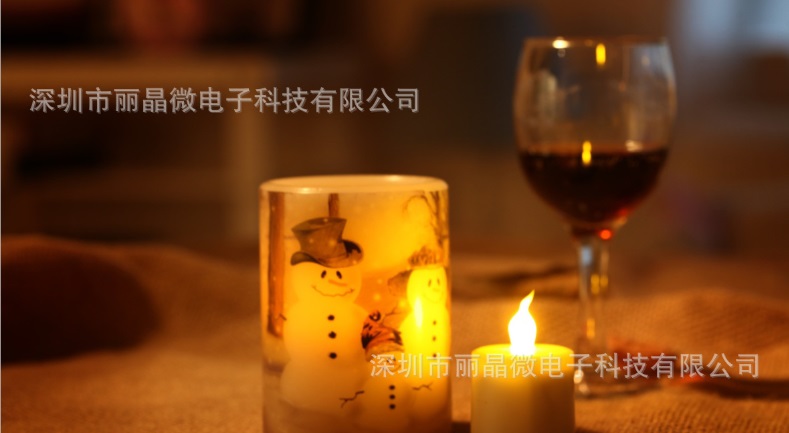

的TIME 脚接地时为快速测试模式,每种定时模式对应的快测模式不同,方便区分。定时蜡烛灯IC芯片
