30分钟亮-23小时30分钟灭循环定时芯片

返回列表 来源:丽晶微 查看手机网址
扫一扫!30分钟亮-23小时30分钟灭循环定时芯片扫一扫!
浏览:- 发布日期:2017-05-26 09:10:29【

循环定时IC芯片工作电压2.4-5.5V,若用4节干电池电压6V时,在输入端需串入一个二极管降压,
以免定时芯片因电压高烧坏。芯片时钟振荡采用外置32.768KHZ晶体振荡,计时精准无误差。无晶
振不工作,适用于24小时循环计时类产品的生产。循环定时芯片

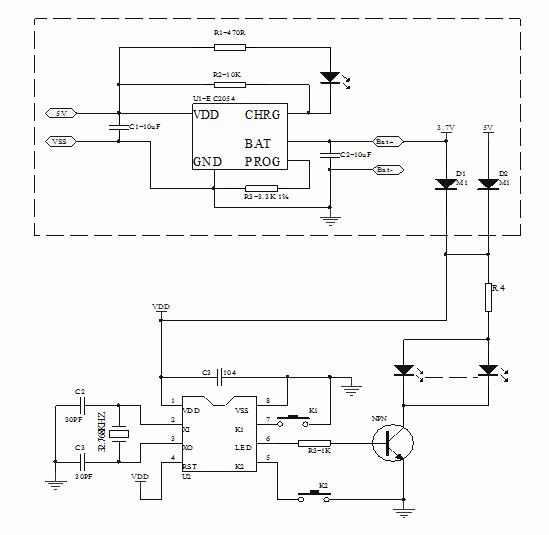

定时IC上电不工作,1路LED输出,两种定时工作模式(模式1和模式2),分别两个按键(K1和K2)控
制。模式1(30分钟亮—23小时30分钟灭):触发按键K1,LED电平输出,开始循环计时。工作中触
发按键K1重新计时,触发按键K2,LED亮10分钟灭后,模式1重新循环计时。模式2(10分钟亮):触发按
键K2, LED电平输出,亮10分钟自动灭,工作中触发任何按键都无效。循环定时IC芯片

定时IC芯片在生产中需要注意些细节,尤其是晶体部分。晶体是一个比较脆弱的元件,不能摔,
不能重压,易坏。在后焊时晶体的两只脚要焊的长一些,不易过短。铬铁焊接加锡时间不能过长,
不超过2秒,长了会烫坏晶体。晶体部分不能过波峰焊,波峰焊喷洒的助焊剂,不易清洗,吸湿性
强,造成在电路板表面有水珠,导致晶体两脚短路,不能正常工作。
