2小时-22小时循环定时IC芯片

返回列表 来源:丽晶微 查看手机网址
扫一扫!2小时-22小时循环定时IC芯片扫一扫!
浏览:- 发布日期:2017-04-28 08:53:46【

EC340H-04 是一款多功能循环定时IC芯片,睡眠低功耗,低至5ua,宽工作电压范围,输入工作电
压2.4V-5V。IO输出口可以输出高电平和低电平两种状态。内有8种不同的循环定时模式。定时时间到
自动停止工作,自动开始工作,使用方便,可设定时间为:

定时芯片
                                                                                         10小时ON~ 14小时OFF
                                                                                           8小时ON~ 16小时OFF
                                                                                           7小时ON~ 17小时OFF
                                                                                           6小时ON~ 18小时OFF
                                                                                           5小时ON~ 19小时OFF
                                                                                           4小时ON~ 20小时OFF
                                                                                           3小时ON~ 21小时OFF
                                                                                           2小时ON~ 22小时OFF

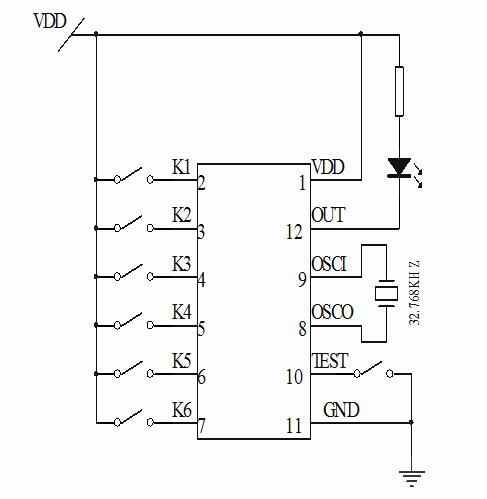

             定时芯片上电后,如果晶振不起振,OUT 输出高电平。晶振起振后 OUT 输出低电平,定时时间到
OUT输出高电平。TEST是定时快速测试按键,按下TEST,定时几小时,OUT就相应的闪几次。io口高电

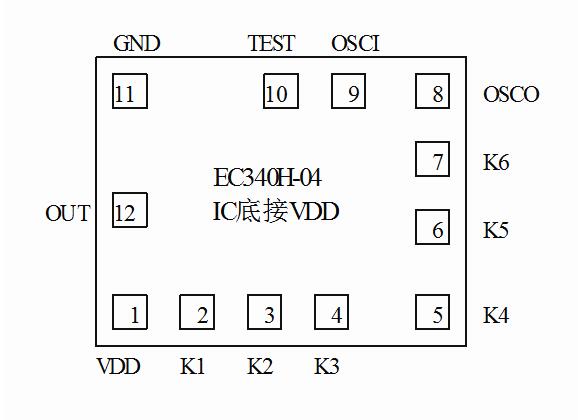

平输出有20mA、低电平输出有40mA。定时ic用K1、K2、K3、K4、K5、K6来选择定时模式,循环定时采
32.768KHZ晶体振荡,定时精准无误差。

循环定时芯片
