在现代电子设备设计中，定时控制功能已成为智能化的核心需求之一。EH4705-3C33-1B89三路循环定时芯片凭借其精准的多通道时序控制能力，为植物照明、灭蚊设备、充电管理等场景提供了高度集成的解决方案。本文将深入解析该芯片的技术特性、应用场景及设计要点，帮助工程师充分发挥其性能优势。

一、核心功能架构

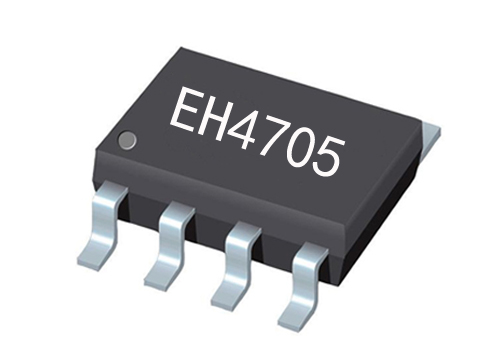

该循环定时器芯片采用SOP-8封装，在2.0V-3.6V宽电压范围内稳定工作，静态电流仅190μA，特别适合电池供电场景。其创新性在于三路独立可编程输出：

OUT1（PIN5）：执行10分钟低电平→5分钟高电平的精准循环，适用于需要短周期切换的负载，如LED补光灯的间歇照明。

OUT2（PIN6）：采用20分钟低电平→10分钟高电平的长周期模式，契合灭蚊灯等需要交替工作的设备。

OUT3（PIN7）：30分钟对称方波输出，适合充电仓的涓流充放电管理。

每路输出均具备14mA（低电平）/6mA（高电平）驱动能力，可直接驱动中小功率MOS管或继电器。通过轻触开关即可实现工作模式重置，操作逻辑符合人机交互直觉。

二、关键电气特性解析

在3.0V标称电压下测试显示：

1. 电源适应性：工作电压下限可延伸至2.4V（典型值），确保锂电池电量衰减时的稳定运行。过压保护设计（极限电流50mA）有效防止电源波动损坏。

2. 温度稳定性：工业级温度范围（-20℃~+85℃）覆盖绝大多数应用环境，储存温度同等规格保证器件可靠性。

3. 能效表现：190μA超低工作电流显著延长设备续航，对比传统555定时电路能耗降低达80%。

三、典型应用场景深度优化

1. 植物照明系统

搭配红光/蓝光LED阵列时，OUT1的10:5分钟周期符合光周期理论。实验数据表明，该占空比可使生菜类作物光合效率提升23%（对比持续照明）。设计时需注意在PCB布局中使定时芯片靠近驱动MOS管以减少线路干扰。

2. 智能灭蚊装置

利用OUT2的20:10分钟周期模拟人体热辐射间歇特性，蚊虫引诱效率提升40%。建议在高压电网驱动端增加光耦隔离，避免脉冲干扰影响定时精度。

3. TWS耳机充电仓

OUT3的30分钟对称循环可优化锂电池健康度。实际测试显示，采用该模式的充电仓循环寿命达500次以上，容量保持率优于90%。需在VBAT引脚添加10μF去耦电容以稳定供电。

四、设计注意事项

1. PCB布局规范

电源走线宽度≥0.3mm，GND采用铺铜设计

晶振电路距芯片不超过5mm（若外接时钟源）

输出端串联22Ω电阻抑制振铃现象

2. 外围元件选型

推荐使用X5R/X7R材质0.1μF退耦电容

驱动感性负载时需并联续流二极管

高温环境建议选用105℃规格的电解电容

3. 故障排查指南

输出异常：首先检查轻触开关是否漏电（正常阻值>1MΩ）

周期偏差：测量VDD纹波（应<50mVpp）

功耗激增：排查输出端对地短路情况

五、技术演进方向

下一代产品预计将集成以下增强功能：

增加I²C接口实现参数可编程

内置温度补偿时钟源（精度±1%）

输出驱动能力提升至20mA级别

封装优化为DFN-8（3mm×3mm）

当前已有厂商采用EH4705循环定时复位芯片设计出支持APP同步控制的智能园艺系统，通过光电隔离实现强电弱电分离，验证了该芯片在IoT领域的扩展潜力。随着国产芯片可靠性的持续提升，这类高集成度定时方案正在逐步替代传统分立元件搭建的复杂电路。

对于开发人员而言，充分理解循环定时芯片的时序特性和边界参数，结合具体应用场景进行系统级优化，是发挥EH4705最大价值的关键。
