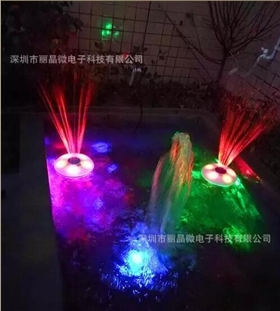

红外遥控喷泉灯 5小时-19小时循环定时芯片

2017-12-21 09:16:57

红外遥控喷泉灯,5小时-19小时循环定时芯片,输入电压DC=5V,或电池3节1号干电池,4.5V。
定时IC芯片有一路马达输出,两路LED电平输出。红外线遥控控制,共有两个遥控按键,分别是ON
和OFF功能。用户码00FF,ON码值01, OFF码值09。

定时IC芯片

定时IC的红外遥控功能不改变SW1拨动开关选定的负载工作模式。有一个两档拨动开关SW1控制
负载工作模式,打到一边是LED灯工作,打到另一边是LED灯+马达一起工作。还有一个三档拨动开
关SW2控制定时模式,OFF--ON—TIMER三档,当SW1选定好工作模式, SW2开关拨动到ON档,24H工
作。此时遥控只是开关功能,遥控LED闪烁提示。

遥控喷泉IC

定时器芯片的SW2开关拨动到TIMER档时,定时5H-19H循环,24小时循环功能,计时时钟外接
32.768KHZ晶振。任何定时工作状态下,遥控ON,重新打开计时工作,遥控LED闪烁提示。当SW2开
关拨动到OFF档都不工作。遥控不起作用。当晶振不起振或起振不正常时,马达不工作,LED脚输出
1HZ闪(快测试模式)。静态功耗低,低至5Ua。
